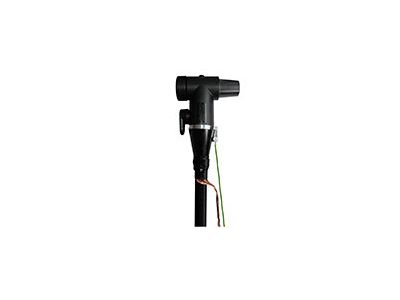

Głowica sprzęgająca do głowic CTS 24kV, CTKS 630A 24kV 95-240 mm2 EGA | 256839 Cellpack

Opis i Kluczowe Cechy

Głowica sprzęgająca oznaczona symbolem 256839 (produkt EGA) przeznaczona jest do podwójnego połączenia głowic konektorowych Cellplux typu CTS 630A 24 kV lub 36 kV. Dzięki prądowi znamionowemu 630 A (24 kV) oraz obsłudze zakresu przekrojów kabli 95–240 mm² zapewnia niezawodne i bezpieczne łączenie w sieciach średniego napięcia. Produkt został zaprojektowany do współpracy z kablami jednożyłowymi o izolacji wytłaczanej (PE, VPE, EPR) i różnymi rodzajami ekranów.

• Prąd znamionowy 630 A przy 24 kV: umożliwia przesył dużych mocy w sieciach średniego napięcia bez ryzyka przeciążenia styków.
• Zakres przekroju kabla 95–240 mm²: gwarantuje szeroką kompatybilność z typowymi żyłami kablowymi używanymi w instalacjach SN.
• Maksymalne napięcie sieciowe do 36 kV: zapewnia rezerwę napięciową i bezpieczeństwo pracy nawet w warunkach przejściowych w sieciach 24 kV.
• Przeznaczona do głowic CTS 630A (24/36 kV): umożliwia szybkie i pewne łączenie modułów w systemach złączy konektorowych.
• Współpraca z kablami o izolacji wytłaczanej (PE, VPE, EPR) i różnymi ekranami: uniwersalność zastosowania w różnych typach kabli jednożyłowych.

Zgodność z Normami

Głowica sprzęgająta CTKS jest zgodna z europejskimi normami dotyczącymi złączy kablowych średniego napięcia oraz posiada oznaczenie CE. Produkt spełnia wymagania bezpieczeństwa eksploatacyjnego przewidziane dla urządzeń pracujących w sieciach do 36 kV.

Zastosowanie

Głowica znajduje zastosowanie przy budowie i modernizacji sieci średniego napięcia, gdzie wymagane jest bezpieczne i wielokrotne łączenie odcinków kablowych.

• Podwójne połączenie głowic konektorowych CTS 630A w stacjach transformatorowych i rozdzielnicach SN.
• Łączenie kabli jednożyłowych w liniach kablowych wykonanych z izolacji PE, VPE lub EPR.
• Tworzenie rozgałęzień i łączeń przejściowych w sieciach elektroenergetycznych do 36 kV.
• Montaż w kanałach kablowych, studzienkach i innych miejscach wymagających szczelnych i wytrzymałych połączeń.

Wskazówki Montażowe

Montaż głowicy sprzęgającej może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do prac w sieciach średniego napięcia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i uziemić kabel. Należy postępować zgodnie z instrukcją producenta dotyczącą przygotowania kabla, docisku elementów sprzęgających oraz momentu dokręcania połączeń śrubowych. Przekrój kabla oraz rodzaj ekranu muszą być zgodne z zakresem podanym na etykiecie produktu (95–240 mm², izolacja wytłaczana, ekran grafityzowany/wytłaczany/zdzieralny).

FAQ

• Jaki przekrój kabla obsługuje ta głowica sprzęgająca? Przeznaczona jest do kabli o przekroju żyły roboczej od 95 mm² do 240 mm².
• Czy mogę użyć jej w sieci 36 kV? Tak, maksymalne napięcie sieciowe wynosi 36 kV, co pozwala na bezpieczną pracę w instalacjach 24 kV i 36 kV.
• Czy głowica współpracuje tylko z głowicami CTS 630A? Tak, została zaprojektowana do podwójnego łączenia wyłącznie z głowicami konektorowymi Cellplux typu CTS o prądzie 630 A (24 kV lub 36 kV).
