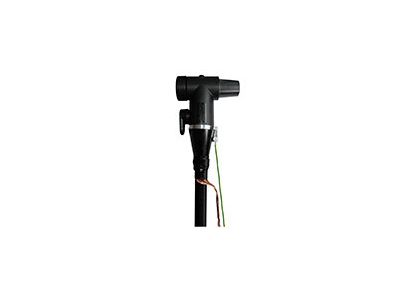

Głowica sprzęgająca do głowic CTS 24kV, CTKS 630A 24kV 25-70 mm2 EGA | 256838 Cellpack

Opis i Kluczowe Cechy

Głowica sprzęgająca CTKS o symbolu 256838 przeznaczona jest do wykonywania podwójnego połączenia z głowicami konektorowymi Cellplux typu CTS 630A w systemach średniego napięcia do 36 kV. Dzięki prądowi znamionowemu 630 A oraz obsłudze przekroju kabla w zakresie 25–70 mm² zapewnia niezawodne łączenie w sieciach o dużym obciążeniu, zachowując bezpieczeństwo pracy przy napięciu do 24 kV (z rezerwą do 36 kV). Konstrukcja przystosowana do kabli jednożyłowych z izolacją wytłaczaną (PE, VPE, EPR) oraz różnymi typami ekranu.

• Prąd znamionowy 630 A: wysoka obciążalność prądowa gwarantuje bezpieczną pracę w rozdzielnicach i stacjach transformatorowych bez ryzyka przeciążeń.
• Napięcie maksymalne do 36 kV: głowica pracuje w sieciach 24 kV z możliwością zastosowania w systemach do 36 kV, co daje elastyczność przy modernizacjach.
• Zakres przekroju kabla 25–70 mm²: uniwersalność podłączenia – jeden model obsługuje wiele typowych przekrojów kabli średniego napięcia.
• Kompatybilność z głowicami CTS 630A: umożliwia budowę podwójnego połączenia, idealnego do zasilania odbiorów wymagających redundantnej drogi przepływu energii.
• Obsługa różnorodnych ekranów: przystosowana do ekranów grafityzowanych, wytłaczanych i zdzieralnych oraz żyły powrotnej z drutów lub taśm – duża elastyczność w doborze kabla.

Zgodność z Normami

Głowica sprzęgająca CTKS została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla złączy kablowych średniego napięcia. Posiada certyfikację CE, co potwierdza zgodność z wymaganiami dyrektyw unijnych. Producent nie podał konkretnych numerów norm – w przypadku pytań o szczegółowe atesty prosimy o kontakt z działem technicznym.

Zastosowanie

Głowica sprzęgająca CTKS znajduje zastosowanie w systemach dystrybucyjnych średniego napięcia, wszędzie tam gdzie potrzebne jest niezawodne, podwójne połączenie kablowe oraz wysoka obciążalność prądowa. Idealna do:

• Sieci elektroenergetycznych 24 kV (do 36 kV) w stacjach transformatorowych i rozdzielnicach SN.
• Połączeń redundantnych – podwójne zasilanie odbiorów krytycznych (szpitale, przemysł, centra danych).
• Łączenia głowic CTS w ciągach kablowych wymagających dodatkowego odgałęzienia lub przejścia przez przegrodę.
• Instalacji w systemach z kablami jednożyłowymi o izolacji wytłaczanej (PE, VPE, EPR) – zarówno w sieciach napowietrznych, jak i kablowych wnętrzowych.

Wskazówki Montażowe

Montaż głowicy sprzęgającej może być wykonywany wyłącznie przez personel z uprawnieniami SEP (do 1 kV oraz do SN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i uziemij kabel. Sprawdź zgodność przekroju żyły oraz typu ekranu z danymi katalogowymi (25–70 mm²). Oczyść i przygotuj kabel zgodnie z instrukcją producenta. Moment dokręcania śrub oraz docisk styków stosuj według dokumentacji technicznej – w przypadku jej braku skontaktuj się z producentem. Dopuszczalny jest montaż na szynie TH35 (DIN) tylko w dedykowanych uchwytach – głowica CTKS nie jest bezpośrednio przystosowana do szyny. Przestrzegaj wymaganych odległości izolacyjnych dla napięcia 24 kV. Po zakończeniu prac wykonaj próbę napięciową przed włączeniem pod obciążenie.

FAQ

• Jaki typ kabla obsługuje głowica CTKS? Głowica przeznaczona jest do kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) z ekranem grafityzowanym, wytłaczanym lub zdzieralnym oraz żyłą powrotną z drutów lub taśm. Przekrój żyły: 25–70 mm².
• Czy głowica może pracować przy napięciu 36 kV? Zgodnie z danymi producenta maksymalne napięcie sieciowe wynosi 36 kV, jednak typowe zastosowanie to systemy 24 kV. Przed użyciem przy 36 kV upewnij się, że cały zestaw (głowice CTS, kabel) jest dopuszczony do tego napięcia.
• Do czego służy podwójne połączenie z głowicami CTS? Umożliwia wykonanie redundantnego odgałęzienia lub przejścia kabla w miejscach, gdzie wymagana jest ciągłość zasilania – np. w pętlach SN lub dla odbiorów priorytetowych.
