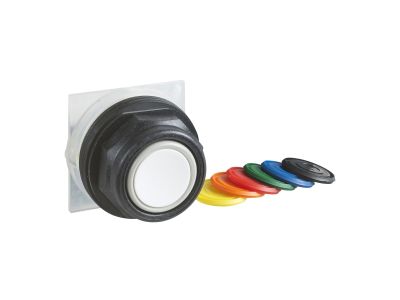

Głowica przycisku Harmony 9001K bez osłony, 30 mm | 9001SKR3U Schneider Electric

Opis i Kluczowe Cechy

Głowica przycisku Harmony 9001K (symbol 9001SKR3U) to część czołowa przycisku sterowniczego o średnicy montażowej 30 mm. Przeznaczona do współpracy z blokami stykowymi, umożliwia wygodne sterowanie maszynami i urządzeniami w przemyśle. Brak osłony ułatwia dostęp w miejscach, gdzie nie jest wymagana dodatkowa ochrona przed przypadkowym uruchomieniem. Głowica nie zawiera elementów elektrycznych – do pełnej funkcji przycisku niezbędny jest osobno zamawiany blok stykowy.

• Średnica otworu montażowego 30 mm: standardowy wymiar zgodny z konwencjami międzynarodowymi, ułatwiający instalację w panelach sterowniczych i pulpitach operatorskich.
• Brak osłony (bez pierścienia ochronnego): umożliwia bezpośredni dostęp do przycisku, co jest korzystne w aplikacjach wymagających częstej i szybkiej obsługi.
• Seria Harmony 9001K: sprawdzona konstrukcja mechaniczna, kompatybilna z szeroką gamą bloków stykowych i lampek LED – łatwa rozbudowa i wymiana.
• Wielofunkcyjność wizualna: głowica dostępna w różnych kolorach (w zależności od wariantu), co pozwala na kodowanie funkcji (np. start/stop, awaryjne). Symbol 9001SKR3U odpowiada konkretnemu kolorowi – należy sprawdzić w dokumentacji producenta.
• Montaż przedni: szybka instalacja i wymiana bez demontażu całego panelu, minimalizacja przestojów w pracy linii produkcyjnej.

Zgodność z Normami

Głowica przycisku Harmony 9001K została zaprojektowana zgodnie z międzynarodowymi normami dla aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikat CE. Dokładne numery norm (np. IEC/EN 60947-5-1) dotyczące całego zestawu (głowica + blok stykowy) należy zweryfikować w dokumentacji technicznej producenta dla konkretnego bloku stykowego.

Zastosowanie

Głowica przycisku 30 mm stanowi element interfejsu operatora w panelach sterowniczych, szafach i pulpitach. Po połączeniu z odpowiednim blokiem stykowym (np. seria ZB5, ZBE) idealnie nadaje się do:

• Wydawania poleceń sterujących dla styczników, przekaźników i silników w maszynach przemysłowych.
• Rozruchu i zatrzymania urządzeń w automatyce budynkowej (wentylacja, oświetlenie, bramy).
• Pracy jako przycisk awaryjny (przy zastosowaniu głowicy czerwonej i odpowiedniego bloku stykowego).
• Integracji z systemami PLC jako sygnały wejściowe dyskretne.

Wskazówki Montażowe

Montaż głowicy przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego układu. Głowicę mocuje się w otworze panelu o średnicy 30 mm (zgodnie z normą DIN 43700) za pomocą nakrętki mocującej. Podczas dokręcania stosować zalecany moment obrotowy producenta – szczegóły w dokumentacji. Blok stykowy (nie wchodzi w skład głowicy) montuje się na szynie TH35 lub bezpośrednio na panelu, a następnie łączy mechanicznie z głowicą. Przekrój przewodów do bloku stykowego należy dobrać do prądu obciążenia styków.

FAQ

• Czy głowica 9001SKR3U jest podświetlana? Nie, nazwa i symbol nie zawierają oznaczenia podświetlenia. Model jest wyłącznie mechaniczną głowicą. Do sygnalizacji świetlnej należy dobrać głowicę z wbudowaną lampką (np. seria 9001K z literą L) lub zastosować osobną lampkę.
• Jaki stopień ochrony IP ma ta głowica? Informacja o stopniu ochrony nie została podana w źródle. Dla standardowych głowic Harmony 9001K typowo deklarowany jest IP66 z uszczelką, ale dla konkretnego symbolu 9001SKR3U należy sprawdzić kartę katalogową producenta.
• Czy głowica może być używana samodzielnie jako przycisk? Nie, do pełnej funkcji przycisku konieczny jest osobno zamawiany blok stykowy (np. 9001KA1 lub 9001KA2). Głowica jest wyłącznie częścią czołową i nie zawiera elementów elektrycznych.
