Głowica przełącznika Harmony K 45x45mm z kluczem Ronis 8R1 | KAC1S Schneider Electric

Opis i Kluczowe Cechy

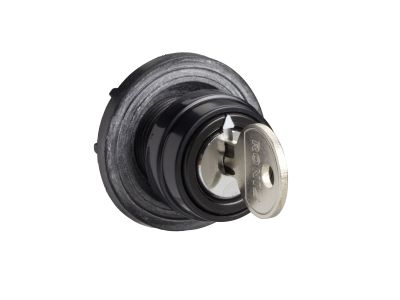

Głowica przełącznika Harmony K (symbol KAC1S) to element sterowniczy w formacie 45x45 mm, przeznaczony do montażu w panelach sterowniczych i rozdzielnicach. Wyposażona w zamek kluczowy Ronis 8R1 zapewnia selektywne blokowanie dostępu do funkcji przełącznika. Kompaktowa obudowa 45x45 mm pozwala na gęste rozmieszczenie w szafach sterowniczych.

• Zamek kluczowy Ronis 8R1: Zabezpiecza przełącznik przed przypadkowym lub nieuprawnionym przełączeniem – klucz konieczny do zmiany położenia głowicy.
• Wymiar 45x45 mm: Pasuje do standardowych wycięć panelowych, umożliwiając łatwy montaż w istniejących szafach sterowniczych.
• Kompatybilność z serią Harmony K: Głowica przeznaczona do współpracy z modułami stykowymi i przełącznikami obrotowymi serii K (np. KAF, KAK).
• Konstrukcja bezstykowa: Głowica sama nie zawiera styków – dedykowana do łączenia z odpowiednim modułem kontaktronowym (sprzedawanym osobno).
• Ergonomia i trwałość: Obudowa wykonana z tworzywa odpornego na uderzenia, zapewniająca długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodny z ogólnymi normami bezpieczeństwa dla aparatury sterowniczej w instalacjach niskiego napięcia. W przypadku braku szczegółowych norm w danych producenta zaleca się stosowanie zgodnie z zasadami dobrej praktyki inżynierskiej oraz przepisami prawa budowlanego.

Zastosowanie

Głowica z kluczem Ronis 8R1 sprawdza się w aplikacjach wymagających ograniczenia dostępu do funkcji przełącznika. Idealna do sterowania maszynami i procesami, gdzie obsługa musi być autoryzowana.

• Blokowanie dostępu do trybów pracy maszyn w przemyśle (np. wybór trybu automatyczny/ręczny).
• Zabezpieczenie rozdzielnic i szaf sterowniczych przed niepowołaną zmianą ustawień.
• Sterowanie obwodami sygnalizacyjnymi i oświetleniem w strefach dostępnych tylko dla uprawnionego personelu.
• Współpraca z układami automatyki budynkowej i przemysłowej jako element interfejsu operatora.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie.

Głowicę montować w wycięciu panelowym o wymiarach 45x45 mm zgodnie z instrukcją producenta. Moment dokręcania elementów mocujących – według dokumentacji technicznej. Przekrój przewodów łączących moduł stykowy (jeśli stosowany) dobrać do prądu obciążenia. Zaleca się stosowanie końcówek kablowych i zachowanie staranności przy zacyklowaniu.

FAQ

• Czy głowica KAC1S zawiera zespół styków? Nie. Jest to wyłącznie głowica mechaniczna z zamkiem. Do przełączania obwodów należy dobrać osobny moduł stykowy (np. KAF, KAK) odpowiedni do wymaganego prądu i napięcia.
• Jaki stopień ochrony IP ma głowica? W dostępnych danych producenta nie określono stopnia ochrony. W przypadku montażu wewnątrz rozdzielnicy zaleca się zapewnienie minimalnego IP20 przez obudowę; dla warunków zewnętrznych – stosowanie dodatkowych osłon.
• Czy klucz Ronis 8R1 można zastąpić innym? Zamek jest dedykowany do tego modelu i nie przewidziano wymiany na inny typ klucza. Głowica przeznaczona dla układów już wykorzystujących system kluczy Ronis (zgodnie z kodem 8R1).
