Głowica przecisku bezpieczeństwa 2N/C+2N/O, 250V, Fi-30 Harmony 9001K | 9001KR16H2 Schneider Electric

Opis i Kluczowe Cechy

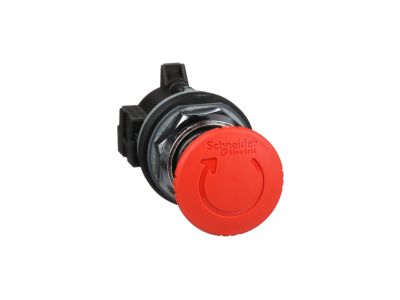

Głowica przecisku bezpieczeństwa Schneider Electric Harmony 9001K (symbol 9001KR16H2) to przycisk awaryjnego zatrzymania z blokiem zaciskowym, przeznaczony do montażu w otworze 30 mm. Wyposażony w cztery styki 2NO+2NC oraz napięcie znamionowe 250 V, zapewnia niezawodne rozłączanie obwodów sterowania w sytuacjach awaryjnych. Głowica o średnicy 40 mm jest łatwo widoczna, co ułatwia szybką identyfikację stanu przełącznika. Mechanizm zatrzaskowo-obrotowy gwarantuje bezpieczne zablokowanie po zadziałaniu.

• Styki 2NO+2NC: Podwójny zestaw styków normalnie otwartych i zamkniętych umożliwia redundancję sygnału – w razie awarii jednej ścieżki druga pozostaje sprawna, co zwiększa bezpieczeństwo operatora i maszyny.
• Stopień ochrony IP66: Pyłoszczelność i odporność na silne strumienie wody pozwala na pracę w trudnych warunkach przemysłowych, również na zewnątrz lub w środowiskach wilgotnych.
• Metalowa obudowa chromowana: Wytrzymała konstrukcja odporna na uderzenia, korozję i wibracje – idealna do zastosowań narażonych na uszkodzenia mechaniczne.
• Szeroki zakres temperatur pracy (-25°C do 70°C): Gwarantuje niezawodne działanie w ekstremalnych warunkach klimatycznych, od mroźnych hal produkcyjnych po gorące strefy przemysłowe.
• Montaż w standardowym otworze 30 mm: Kompatybilność z istniejącymi panelami sterowniczymi – szybka instalacja bez konieczności przeróbek.

Zgodność z Normami

Produkt posiada certyfikat Marine ABS (American Bureau of Shipping) oraz stopień ochrony IP66. Spełnia wymagania klasyfikacji obudów NEMA Type 1, 2, 3, 3R, 4, 12 i 13. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa, co potwierdza oznakowanie CE.

Zastosowanie

Przycisk awaryjnego zatrzymania Harmony 9001K znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezpieczne odcięcie zasilania w sytuacji zagrożenia. Sprawdzi się w systemach automatyki przemysłowej, maszynach produkcyjnych oraz w instalacjach morskich.

• Sterowanie awaryjnym zatrzymaniem linii produkcyjnych, przenośników i obrabiarek.
• Wysyłanie impulsów do styczników, przekaźników bezpieczeństwa lub sterowników PLC w celu natychmiastowego wyłączenia odbiorników.
• Sygnalizacja stanu awaryjnego w panelach operatorskich i szafach sterowniczych.
• Automatyka budynkowa – zatrzymanie napędów bram, rolet lub systemów wentylacyjnych w razie zagrożenia.

Wskazówki Montażowe

Montaż i podłączenie powinny być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk montuje się w otworze o średnicy 30 mm w płycie panelu. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów musi być dobrany do spodziewanego prądu obciążenia (zgodnie z normami). Po zamontowaniu sprawdź poprawność działania mechanizmu zatrzaskowo-obrotowego.

FAQ

• Jaki jest stopień ochrony tego przycisku awaryjnego zatrzymania? Przycisk posiada stopień ochrony IP66 – jest pyłoszczelny i odporny na silne strumienie wody, co umożliwia stosowanie go w trudnych warunkach przemysłowych i na zewnątrz.
• Ile styków posiada model 9001KR16H2 i w jakiej konfiguracji? Posiada 4 styki: 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC). Dzięki temu można zrealizować redundantne obwody wyłączania i załączania.
• Czy głowica nadaje się do montażu w istniejącej tablicy sterowniczej? Tak, przycisk został zaprojektowany do montażu w standardowym otworze o średnicy 30 mm, co zapewnia kompatybilność z większością paneli operatorskich dostępnych na rynku.
