Głowica przecisku bezpieczeństwa 1N/C+1N/O, 250V, Fi-30 Harmony 9001K | 9001KR16H13 Schneider Electric

Opis i Kluczowe Cechy

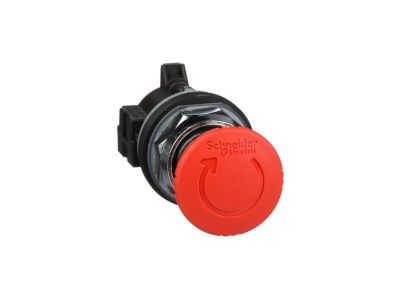

Głowica przecisku bezpieczeństwa Schneider Electric Harmony 9001K o symbolu 9001KR16H13 to modułowy przycisk awaryjnego zatrzymania wyposażony w blok zaciskowy z mechanizmem śrubowo-zaciskowym. Urządzenie pracuje przy napięciu 250 V i oferuje konfigurację styków 1×NO + 1×NC. Dzięki 40‑mm głowicy i chromowanej metalowej obudowie zapewnia wysoką widoczność oraz odporność mechaniczną, a stopień ochrony IP66 umożliwia pracę w trudnych warunkach przemysłowych. Montowane jest w standardowym otworze o średnicy 30 mm.

• Styki 1NO + 1NC: Umożliwiają jednoczesne rozwieranie obwodu bezpieczeństwa (NC) i sygnalizację stanu awaryjnego (NO) – gwarantują niezawodne odcięcie zasilania zgodnie z zasadami redundancji.
• Napięcie znamionowe 250 V: Przystosowane do typowych obwodów sterowniczych i zasilających w instalacjach przemysłowych, zapewnia bezpieczną pracę bez ryzyka przebicia.
• Stopień ochrony IP66: Odporność na kurz i silne strumienie wody – idealne rozwiązanie dla aplikacji narażonych na wilgoć, pył oraz mycie pod ciśnieniem.
• Mechanizm zatrzaskowo-obrotowy: Po naciśnięciu blokuje się, uniemożliwiając przypadkowe załączenie; odblokowanie wymaga celowego obrotu – maksymalne bezpieczeństwo operatora.
• Metalowa, chromowana obudowa: Wytrzymała na uderzenia i korozję, odporna na wibracje, przeznaczona do wymagających środowisk (certyfikaty ABS, NEMA Type 1,2,3,3R,4,12,13).

Zgodność z Normami

Przycisk Harmony 9001K spełnia wymagania międzynarodowych norm obudów NEMA Type 1, 2, 3, 3R, 4, 12 i 13 oraz stopień ochrony IP66 zgodnie z IEC. Posiada również certyfikat Marine ABS (American Bureau of Shipping), co potwierdza jego przydatność do zastosowań morskich. Wszystkie modele oznaczone są znakiem CE.

Zastosowanie

Dzięki solidnej konstrukcji i wysokiej szczelności przycisk awaryjnego zatrzymania 9001KR16H13 sprawdza się w różnorodnych aplikacjach przemysłowych, w których kluczowe jest szybkie i bezpieczne odcięcie zasilania.

• Awaryjne zatrzymanie maszyn i urządzeń produkcyjnych w liniach montażowych, prasach, tokarkach i frezarkach.
• Instalacje w trudnych warunkach środowiskowych: hale przemysłowe z dużym zapyleniem, myjnie, stacje uzdatniania wody, przemysł spożywczy.
• Sterowanie bezpieczeństwem w systemach automatyki – współpraca z przekaźnikami bezpieczeństwa i PLC jako element obwodu zatrzymania awaryjnego.
• Zastosowania morskie i offshore (certyfikat ABS) – na statkach, platformach wiertniczych, portach.

Wskazówki Montażowe

Montaż przycisku awaryjnego zatrzymania może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do osadzenia w otworze o średnicy 30 mm w panelu lub puszce. Przewody należy podłączyć do zacisków śrubowych, dokręcając je momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia i obowiązujących norm. Po zamontowaniu sprawdzić poprawność działania mechanizmu zatrzaskowo-obrotowego – po naciśnięciu głowica musi się zablokować, a po obrocie – powrócić do pozycji wyjściowej.

FAQ

• Jaki stopień ochrony ma przycisk 9001KR16H13? Stopień ochrony IP66 – oznacza całkowitą odporność na kurz i ochronę przed silnymi strumieniami wody, co pozwala na stosowanie w wilgotnych i brudnych środowiskach.
• Czy przycisk jest podświetlany? W dostarczanej konfiguracji nie ma podświetlenia. Produkt jest przeznaczony do pracy jako suchy styk w obwodzie awaryjnego zatrzymania – sygnalizację stanu realizuje zewnętrzna lampka lub moduł dedykowany.
• Jaka jest funkcja styków NC i NO? Styk NC (normalnie zamknięty) w stanie spoczynku przewodzi prąd; wciśnięcie przycisku go rozwiera – to podstawowy tor bezpieczeństwa. Styk NO (normalnie otwarty) po naciśnięciu zwiera się – może sygnalizować zadziałanie lub sterować dodatkowymi urządzeniami.
