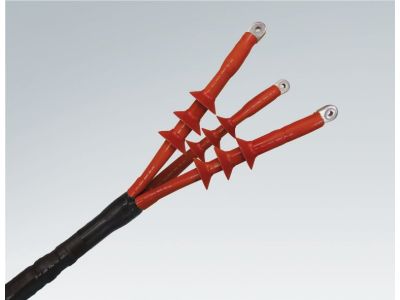

Głowica napowietrzna do kabli o izolacji papierowej, typ CHEP(H)-3F 24kV 70-240 mm2 | 197545 Cellpack

Opis i Kluczowe Cechy

Głowica napowietrzna termokurczliwa typu CHEP(H)-3F (symbol 197545) przeznaczona jest do zakończania kabli elektroenergetycznych średniego napięcia o izolacji papierowej. Zaprojektowana do pracy w sieciach 24 kV, obsługuje przekroje żył od 70 do 240 mm², co umożliwia jej zastosowanie w szerokim zakresie linii kablowych SN. System termokurczliwy zapewnia szczelność, izolację oraz odporność na warunki atmosferyczne, gwarantując długotrwałą i bezpieczną eksploatację.

• Napięcie znamionowe 24 kV: dedykowana do sieci średniego napięcia, zgodna z typowymi wymaganiami stacji transformatorowych i linii napowietrznych.
• Przekrój żył 70–240 mm²: uniwersalny zakres obejmujący większość standardowych kabli SN, co ułatwia dobór do istniejącej infrastruktury.
• Izolacja papierowa kabla: specjalnie zaprojektowana do współpracy z kablami o izolacji papierowo-olejowej, zapewniając prawidłowe rozkłady pola elektrycznego.
• Technologia termokurczliwa: montaż bez użycia żywic – kurczenie pod wpływem ciepła daje powtarzalną, szczelną i odporną na wilgoć izolację.
• Przeznaczenie napowietrzne: odporna na czynniki atmosferyczne (UV, deszcz, zmiany temperatury), dedykowana do montażu na słupach, konstrukcjach wsporczych i w rozdzielnicach napowietrznych.

Zgodność z Normami

Głowica spełnia wymagania obowiązujących norm europejskich dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Wykonanie termokurczliwe podlega standardom jakości DIN oraz wytycznym dla kabli o izolacji papierowej.

Zastosowanie

Głowica napowietrzna CHEP(H)-3F znajduje zastosowanie w sieciach rozdzielczych SN, gdzie wymagane jest niezawodne zakończenie kabla z izolacją papierową. Stosowana jest zarówno w instalacjach nowych, jak i przy modernizacji istniejących linii.

• Zakończenie kabli SN w stacjach transformatorowych napowietrznych i wnętrzowych.
• Przyłącza transformatorów, rozłączników i odłączników w sieciach 24 kV.
• Linie kablowe do budynków przemysłowych i komercyjnych zasilanych z sieci napowietrznej.
• Modernizacja starszych instalacji z kablami o izolacji papierowej na system termokurczliwy.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (uprawnienia SEP do prac w sieciach SN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie kabla (usunięcie izolacji, oczyszczenie) oraz proces kurczenia termicznego należy przeprowadzić zgodnie z instrukcją producenta dołączoną do wyrobu. Do podgrzewania zaleca się użycie opalarki z regulacją temperatury. Po montażu sprawdzić szczelność i poprawność ułożenia elementów izolacyjnych. Wszelkie prace prowadzić z zachowaniem zasad bezpieczeństwa pracy pod napięciem.

FAQ

• Czy głowica nadaje się do kabli o izolacji z tworzywa sztucznego (XLPE)? Nie, została zaprojektowana wyłącznie do kabli o izolacji papierowej (np. z nasyceniem olejowym). Dla kabli XLPE należy stosować głowice dedykowane do tego typu izolacji.
• Jaki jest stopień ochrony głowicy po zamontowaniu? Producent nie podaje konkretnej klasy IP, jednak system termokurczliwy zapewnia pełną szczelność na wilgoć i odporność na warunki atmosferyczne typowe dla pracy napowietrznej.
• Czy głowica wymaga stosowania żywic zalewowych? Nie – technologia termokurczliwa eliminuje konieczność stosowania żywic. Wszystkie elementy izolacyjne są kurczone termicznie, co przyspiesza montaż i zapewnia powtarzalną jakość połączenia.
