Dźwignia napędowa do łączników drogowych 3SE51/52 popychacz rolkowy, typ C, 10 mm | 3SE5000-0AD03 Siemens

Alternatywny kod produktu: 3SE50000AD03

Opis i Kluczowe Cechy

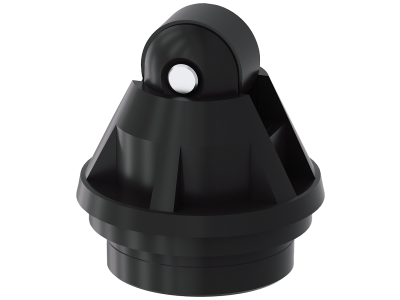

Dźwignia napędowa 3SE5000-0AD03 firmy Siemens (SIRIUS) to popychacz rolkowy typu C z rolką z tworzywa sztucznego o średnicy 10 mm, przeznaczony do łączników drogowych serii 3SE51/52. Zaprojektowana zgodnie z normą EN 50047, zapewnia precyzyjną i niezawodną rejestrację pozycji elementów maszyn. Mechaniczna wytrzymałość i modułowa konstrukcja systemu 3SE5 pozwalają na łatwą wymianę i konfigurację.

• Popychacz rolkowy typ C, rolka 10 mm: Zapewnia płynne i ciche wyzwalanie łącznika przy kontakcie z krzywkami lub elementami przesuwnymi, minimalizując zużycie mechaniczne w aplikacjach o małej i średniej sile nacisku.
• Materiał rolki – tworzywo sztuczne: Lekka i odporna na korozję konstrukcja, idealna do środowisk suchych i umiarkowanych, nie powoduje uszkodzeń powierzchni współpracujących elementów.
• Zgodność z normą EN 50047: Gwarantuje kompatybilność montażową i wymiarową z łącznikami pozycyjnymi według europejskiego standardu, ułatwiając integrację w istniejących liniach produkcyjnych.
• Przeznaczona do łączników SIRIUS 3SE51/52: Bezproblemowy montaż i pewne osadzenie na głowicy wykonawczej, umożliwiający szybką wymianę bez ingerencji w okablowanie łącznika.
• Modułowa konstrukcja systemu 3SE5: Dzięki dużej liczbie wariantów wtyczek i rolek jedno akcesorium spełnia różne wymagania aplikacyjne, redukując liczbę typów magazynowych.

Zgodność z Normami

Dźwignia napędowa 3SE5000-0AD03 jest zaprojektowana i wykonana zgodnie z normą EN 50047 dotyczącą łączników pozycyjnych. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Stosowanie w łącznikach SIRIUS 3SE5 umożliwia spełnienie najwyższych wymagań bezpieczeństwa (PL e, SIL 3) po odpowiedniej konfiguracji całego przełącznika, jednak samo akcesorium nie posiada własnej kategorii bezpieczeństwa.

Zastosowanie

Dźwignia napędowa z popychaczem rolkowym jest kluczowym elementem w automatyce przemysłowej do precyzyjnego określania położenia elementów maszyn oraz nadzorowania ustawień urządzeń ochronnych. Znajduje zastosowanie w:

• Rejestracji krawędzi i końcowych pozycji przesuwnych stołów, siłowników i prowadnic w maszynach pakujących, obrabiarkach i liniach montażowych.
• Nadzorowaniu otwarcia/zamknięcia osłon ochronnych i drzwi maszyn (przy użyciu łączników pozycyjnych z funkcją bezpieczeństwa).
• Detekcji obecności detali w procesach transportu i sortowania – rolka ślizgowa wyzwala łącznik przy przejściu elementu.
• Automatyce budynkowej i przemysłowej sterującej bramami, roletami, podnośnikami – jako czujnik krańcowy montowany na stałe.

Wskazówki Montażowe

Montaż i wymiana dźwigni napędowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania łącznika. Należy zdjąć starą dźwignię (jeśli była zamontowana) poprzez odkręcenie wkrętów mocujących, a nową osadzić na głowicy wykonawczej łącznika 3SE51/52 zgodnie z wytycznymi producenta. Moment dokręcania elementów mocujących oraz dopuszczalny przekrój przewodów (dot. łącznika) należy sprawdzić w dokumentacji technicznej. Po zamontowaniu sprawdzić mechaniczne działanie popychacza i poprawność przełączania łącznika przed ponownym załączeniem napięcia.

FAQ

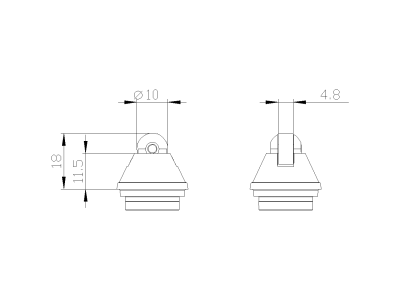

• Jaki jest materiał i średnica rolki? Rolka wykonana z tworzywa sztucznego, średnica 10 mm. Typ C popychacza oznacza standardowe wykonanie według EN 50047.
• Czy dźwignia 3SE5000-0AD03 pasuje do wszystkich łączników serii 3SE5? Jest przeznaczona do łączników drogowych 3SE51/52 (wielkość obudowy zgodna z EN 50047). Do innych wielkości (np. 3SE53) należy dobrać odpowiednią dźwignię z katalogu akcesoriów.
• Czy dźwignia ma wbudowaną diodę LED lub funkcję bezpieczeństwa? Nie. Dźwignia napędowa jest elementem czysto mechanicznym. Diody LED oraz funkcje bezpieczeństwa (PL e, SIL 3) realizowane są przez łączniki serii 3SE5 z odpowiednim układem styków i elektroniką.
