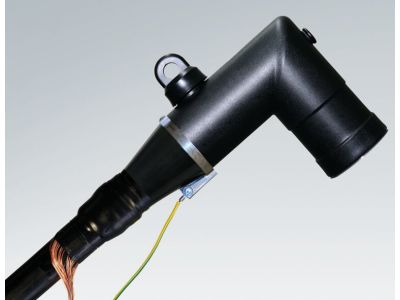

Głowica konektorowa kątowa, typ CWS 400A 24kV 95-240mm2 EGA, | 246176 Cellpack

Opis i Kluczowe Cechy

Głowica konektorowa kątowa typu CWS 400A 24 kV 95-240 mm² firmy Cellplux (nr kat. 246176) przeznaczona jest do podłączania kabli jednożyłowych o izolacji wytłaczanej z transformatorami i rozdzielnicami wyposażonymi w izolatory przepustowe z interfejsem typu A. Dzięki prądowi znamionowemu 400 A i napięciu sieciowemu do 24 kV zapewnia bezpieczną pracę w wymagających instalacjach średniego napięcia. Szeroki zakres przekrojów kabli 95–240 mm² ułatwia dopasowanie do różnych typów przewodów.

• Prąd znamionowy 400 A: Gwarantuje wysoką obciążalność i bezpieczeństwo przy dużych obciążeniach w sieciach SN.
• Napięcie sieciowe do 24 kV: Przystosowana do typowych sieci średniego napięcia, spełnia wymagania stacji transformatorowych i rozdzielnic wnętrzowych.
• Zakres przekroju kabla 95–240 mm²: Umożliwia montaż na szerokiej gamie przewodów jednożyłowych (PE, VPE, EPR) z różnymi rodzajami ekranu (grafityzowany, wytłaczany, zdzieralny) oraz żyłą powrotną.
• Zintegrowany pojemnościowy dzielnik napięcia: Pozwala bezpiecznie ustalić kolejność faz bez kontaktu z elementami pod napięciem, zwiększając bezpieczeństwo prac pomiarowych.
• Interfejs typu A zgodny z normami EN 50180/EN 50181/DIN 47636: Gwarantuje kompatybilność z popularnymi izolatorami przepustowymi w transformatorach i rozdzielnicach.

Zgodność z Normami

Głowica konektorowa Cellplux CWS 400A 24 kV jest zaprojektowana zgodnie z normami EN 50180, EN 50181 oraz DIN 47636, które określają wymiary i parametry interfejsów przepustów dla transformatorów i rozdzielnic. Posiada certyfikat CE potwierdzający zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Głowica kątowa CWS znajduje zastosowanie w instalacjach średniego napięcia, gdzie wymagane jest niezawodne i bezpieczne połączenie kabla z aparaturą rozdzielczą. Sprawdza się w następujących scenariuszach:

• Podłączanie kabli jednożyłowych do transformatorów olejowych i suchych z izolatorami przepustowymi interfejsu typu A.
• Przyłączanie kabli do rozdzielnic średniego napięcia wnętrzowych i napowietrznych.
• Wykorzystanie zintegrowanego dzielnika napięcia do bezpiecznego sprawdzania kolejności faz podczas uruchamiania i eksploatacji.
• Instalacje w stacjach transformatorowych oraz przemysłowych sieciach SN do 24 kV.

Wskazówki Montażowe

Montaż głowicy konektorowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – bezwzględnie po odłączeniu napięcia i uziemieniu kabla. Przed montażem należy odpowiednio przygotować koniec kabla zgodnie z instrukcją producenta, usuwając izolację i ekran w zalecany sposób. Moment dokręcania elementów mocujących oraz parametry zaciskania należy stosować według dokumentacji technicznej Cellplux. Przekrój kabla musi być dobrany do prądu znamionowego 400 A oraz warunków zwarciowych sieci.

FAQ

• Czy głowica jest przystosowana do pracy w warunkach zewnętrznych? Produkt przeznaczony jest do instalacji wnętrzowych – w stacjach transformatorowych i rozdzielnicach. W przypadku zastosowania na zewnątrz wymagana jest dodatkowa osłona przeciwdziałająca warunkom atmosferycznym (szczegóły w dokumentacji producenta).
• Jak działa zintegrowany pojemnościowy dzielnik napięcia? Dzielnik wyprowadza sygnał napięciowy o niskiej wartości, który umożliwia bezpieczne określenie kolejności faz bez konieczności zbliżania się do elementów pod napięciem. Jest to narzędzie pomocnicze – nie zastępuje standardowych procedur bezpieczeństwa.
• Jakie typy kabli można podłączyć? Głowica jest kompatybilna z kablami jednożyłowymi o izolacji wytłaczanej (PE, VPE, EPR) z różnymi rodzajami ekranu: grafityzowanym, wytłaczanym lub zdzieralnym. Dopuszcza stosowanie żyły powrotnej wykonanej z drutów lub taśm. Minimalny i maksymalny przekrój kabla to 95–240 mm².
