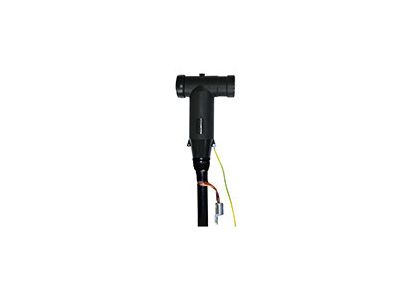

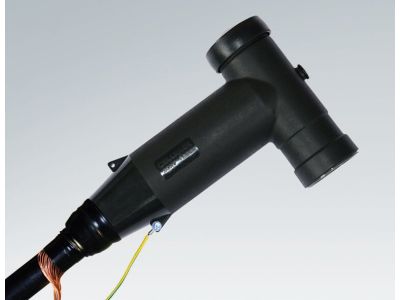

Głowica konektorowa kątowa CTS 1250A do kabli 1-żyłowych 24KV 400-630mm2/EGA | 309283 Cellpack

Opis i Kluczowe Cechy

Głowica konektorowa kątowa CTS 1250A (symbol 309283) przeznaczona jest do podłączania kabli jednożyłowych o izolacji wytłaczanej do rozdzielnic i transformatorów o maksymalnym napięciu sieciowym do 36 kV. Dzięki prądowi znamionowemu 1250 A oraz interfejsowi typu C z gwintem stożkowym zapewnia niezawodne i bezpieczne połączenie w sieciach średniego napięcia.

• Prąd znamionowy 1250 A: umożliwia bezpieczną pracę przy wysokich obciążeniach bez ryzyka przegrzania styków.
• Maksymalne napięcie sieciowe 36 kV: gwarantuje kompatybilność z typowymi sieciami średniego napięcia.
• Zakres przekrojów kabli 400–630 mm²: elastyczność doboru w zależności od wymagań instalacji.
• Interfejs typu C z gwintem stożkowym: zapewnia szczelne i trwałe połączenie z rozdzielnicami i transformatorami.
• Zastosowanie wnętrzowe i napowietrzne: wszechstronność instalacji w różnych warunkach środowiskowych.

Zgodność z Normami

Głowica konektorowa CTS 1250A spełnia wymagania norm EN 50180 i EN 50181, co gwarantuje zgodność z systemami gwintu zewnętrznego stożkowego typu C oraz zapewnia wysokie standardy bezpieczeństwa i kompatybilności.

Zastosowanie

Głowica konektorowa kątowa CTS 1250A znajduje zastosowanie w sieciach średniego napięcia do podłączania kabli jednożyłowych do urządzeń takich jak rozdzielnice i transformatory. Przeznaczona jest do kabli z izolacją wytłaczaną (PE, VPE, EPR) z różnymi powłokami przewodzącymi i ekranami.

• Podłączanie kabli jednożyłowych do rozdzielnic średniego napięcia w stacjach transformatorowych.
• Przyłączanie transformatorów wyposażonych w interfejs typu C.
• Instalacje w warunkach wnętrzowych oraz napowietrznych – w rozdzielnicach zewnętrznych i słupowych.
• Systemy z ekranami drutowymi miedzianymi lub taśmowymi oraz powłokami przewodzącymi (grafit, ściągane, zdzierane).

Wskazówki Montażowe

Montaż głowicy konektorowej powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Należy postępować zgodnie z dokumentacją techniczną producenta, przestrzegając zalecanego momentu dokręcania oraz odpowiedniego przygotowania końcówki kabla. Przekrój przewodu musi być dobrany do prądu znamionowego 1250 A.

FAQ

• Czy głowica nadaje się do kabli z izolacją papierową? Nie, głowica jest przeznaczona wyłącznie do kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR).
• Jaki jest maksymalny przekrój kabla, który można podłączyć? Głowica obsługuje kable o przekroju od 400 do 630 mm².
• Czy można stosować głowicę w warunkach napowietrznych? Tak, głowica dopuszczona jest do zastosowań wnętrzowych i napowietrznych, co potwierdza jej wszechstronność.
