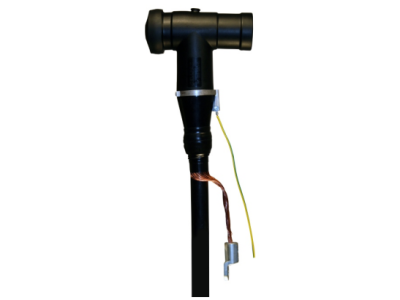

Głowica konektorowa kątowa 630A, interface typu C, CTS 630A 36kV 95-150 mm2 | 355563 Cellpack

Opis i Kluczowe Cechy

Głowica konektorowa kątowa 630A o symbolu 355563 przeznaczona jest do podłączania kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) w sieciach średniego napięcia do 36 kV. Dzięki prądowi znamionowemu 630 A oraz interfejsowi typu C z gwintem stożkowym umożliwia bezpieczne i trwałe łączenie z rozdzielnicami oraz transformatorami wyposażonymi w złącza zgodne z normami EN 50180 i EN 50181. Produkt obsługuje przekrój kabla od 95 do 150 mm², co zapewnia uniwersalność w doborze przewodów.

• Prąd znamionowy 630 A: Pozwala na bezpieczne przesyłanie dużych mocy bez ryzyka przeciążenia w instalacjach średniego napięcia.
• Napięcie znamionowe 36 kV: Przeznaczona do systemów o maksymalnym napięciu sieciowym do 36 kV, gwarantuje izolację i wytrzymałość elektryczną.
• Zakres przekroju kabla 95–150 mm²: Elastyczność w doborze kabli o różnych średnicach, redukuje potrzebę stosowania wielu typów głowic.
• Interfejs typu C (gwint zewnętrzny stożkowy): Zapewnia kompatybilność z urządzeniami i transformatorami spełniającymi normy EN 50180 i EN 50181, ułatwia szybki i szczelny montaż.
• Zastosowanie wnętrzowe i napowietrzne: Uniwersalna konstrukcja umożliwia instalację zarówno wewnątrz rozdzielnic, jak i na zewnątrz w warunkach napowietrznych.

Zgodność z Normami

Głowica konektorowa 355563 jest zaprojektowana zgodnie z wymaganiami norm EN 50180 oraz EN 50181, które określają wymiary i charakterystyki złączy stożkowych typu C dla urządzeń średniego napięcia. Produkt posiada certyfikat CE i spełnia europejskie standardy bezpieczeństwa.

Zastosowanie

Głowica konektorowa kątowa 630A dedykowana jest do sieci średniego napięcia, gdzie wymagane jest niezawodne łączenie kabli jednożyłowych z aparaturą rozdzielczą i transformatorami. Sprawdza się w następujących scenariuszach:

• Podłączanie kabli do rozdzielnic SN w stacjach transformatorowych i obiektach przemysłowych.
• Łączenie kabli z transformatorami wyposażonymi w złącza stożkowe typu C, np. w systemach dystrybucji energii.
• Instalacje wnętrzowe w rozdzielnicach prefabrykowanych oraz napowietrzne w sieciach przyłączonych do linii kablowych.
• Systemy z kablami o izolacji wytłaczanej (PE, VPE, EPR) i różnych typach ekranów (drut miedziany, taśmowy) oraz powłok przewodzących.

Wskazówki Montażowe

Montaż głowicy konektorowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na kablach jednożyłowych; przed instalacją należy przygotować kabel zgodnie z instrukcją producenta – usunąć odpowiednie odcinki izolacji, ekranu i powłoki przewodzącej. Dokręcanie elementów połączeniowych należy wykonać z momentem zgodnym z dokumentacją techniczną dostarczoną przez producenta. Przekrój przewodu musi mieścić się w zakresie 95–150 mm², a sam kabel powinien być stabilnie zamocowany, aby uniknąć naprężeń na głowicy.

FAQ

• Czy głowica nadaje się do kabli z ekranem drutowym oraz taśmowym? Tak, produkt jest przystosowany do kabli jednożyłowych z różnymi rodzajami ekranów – zarówno z drutu miedzianego, jak i taśmowego, a także do powłok przewodzących (grafitowych, ściąganych lub zdzieranych).
• Jaki jest stopień ochrony (IP) głowicy? W dostępnych danych producenta nie podano stopnia ochrony IP. Zaleca się stosowanie głowicy w suchym środowisku wnętrzowym lub w warunkach napowietrznych zgodnie z zaleceniami producenta (montaż napowietrzny jest dopuszczony).
• Czy można stosować głowicę w sieciach o napięciu wyższym niż 36 kV? Nie. Głowica jest przeznaczona wyłącznie do systemów o maksymalnym napięciu sieciowym do 36 kV. Stosowanie przy wyższym napięciu grozi przebiciem izolacji i stanowi zagrożenie bezpieczeństwa.
