Głowica konektorowa kątowa 630A, interface typu C, CTS 630A 36KV 35-95 mm2 | 355562 Cellpack

Opis i Kluczowe Cechy

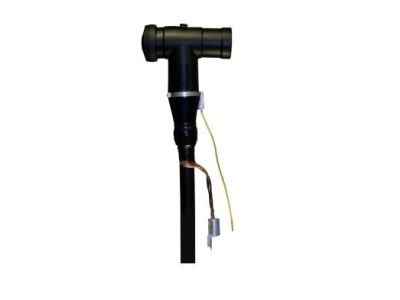

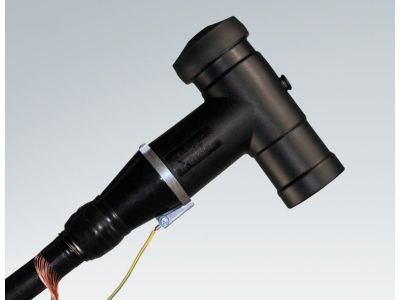

Głowica konektorowa kątowa CTS 630A 36KV (symbol 355562) przeznaczona jest do przyłączania kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) w systemach o maksymalnym napięciu sieciowym do 36 kV. Dzięki prądowi znamionowemu 630 A umożliwia bezpieczne i trwałe połączenie w obwodach wysokiego napięcia, a zastosowanie interfejsu typu C (gwint zewnętrzny stożkowy) zapewnia kompatybilność z typowymi złączkami urządzeń. Głowica obsługuje przekrój żyły od 35 do 95 mm², co pozwala na elastyczne dopasowanie do różnych typów kabli.

• Prąd znamionowy 630 A: gwarantuje pewne przewodzenie energii w instalacjach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie do 36 kV: dedykowana do sieci średniego napięcia, spełnia wymagania izolacyjne dla zastosowań przemysłowych i energetycznych.
• Interfejs typu C (gwint zewnętrzny stożkowy): zapewnia szybkie i szczelne połączenie ze złączkami urządzeń zgodnymi z normami EN 50180 i EN 50181.
• Zakres przekroju kabla 35–95 mm²: umożliwia zastosowanie z popularnymi kablami jednożyłowymi o izolacji wytłaczanej, niezależnie od rodzaju powłoki przewodzącej (grafit, ściągana, zdzierana) i ekranu (drut miedziany, taśma).
• Konstrukcja kątowa: ułatwia prowadzenie kabla w ograniczonych przestrzeniach rozdzielnic i stacji transformatorowych, redukując naprężenia mechaniczne na izolacji.

Zgodność z Normami

Głowica konektorowa CTS 630A 36KV jest zaprojektowana i wykonana zgodnie z normami EN 50180 oraz EN 50181, które określają wymiary i parametry połączeń stożkowych dla aparatury wysokiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Stosowanie produktu zgodnie z jego przeznaczeniem zapewnia bezpieczeństwo i niezawodność w sieciach do 36 kV.

Zastosowanie

Głowica konektorowa kątowa CTS 630A przeznaczona jest do wykonywania przyłączy kablowych w urządzeniach średniego napięcia – zarówno wewnątrz budynków, jak i w instalacjach napowietrznych. Sprawdza się w miejscach wymagających wytrzymałego, szczelnego i łatwego w montażu połączenia.

• Przyłączanie kabli do transformatorów rozdzielczych i suchych z interfejsem typu C.
• Podłączanie kabli do rozdzielnic średniego napięcia w przemysłowych sieciach zakładowych.
• Wykonywanie głowic końcowych na kablach w stacjach transformatorowych wnętrzowych i napowietrznych.
• Modernizacja i rozbudowa instalacji SN w obiektach komercyjnych i energetyce zawodowej.

Wskazówki Montażowe

Montaż głowicy konektorowej CTS 630A może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do prac przy urządzeniach średniego napięcia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zastosować procedury bezpieczeństwa (uziemienie, blokada). Głowicę należy montować na kablu zgodnie z instrukcją producenta, zwracając szczególną uwagę na właściwe przygotowanie izolacji i ekranu. Moment dokręcania połączeń gwintowych stosować według wartości podanych w dokumentacji technicznej. Przekrój żyły kabla musi mieścić się w zakresie 35–95 mm². Po zamontowaniu zaleca się wykonanie próby napięciowej.

FAQ

• Czy głowica jest odpowiednia do kabli z ekranem z drutu miedzianego i taśmowym? Tak, głowica CTS 630A współpracuje z kablami wyposażonymi w oba rodzaje ekranów, a także z powłokami przewodzącymi ściąganymi, zdzieralnymi i pokrytymi grafitem.
• Jaki stopień ochrony ma ta głowica? Producent nie podaje konkretnego stopnia IP. Głowica przeznaczona jest do montażu wewnątrz rozdzielnic (wnętrzowe) oraz w instalacjach napowietrznych – w takich zastosowaniach należy zapewnić odpowiednią ochronę przed wilgocią i kurzem zgodnie z projektem technicznym.
• Czy głowica może być stosowana w sieciach o napięciu wyższym niż 36 kV? Nie, maksymalne napięcie sieciowe wynosi 36 kV. Stosowanie w wyższych napięciach może prowadzić do przebicia izolacji i stanowić zagrożenie.
