Głowica konektorowa kątowa 630A, interface typu C, CTS 630A 36kV 240-400 mm2 | 356660 Cellpack

Opis i Kluczowe Cechy

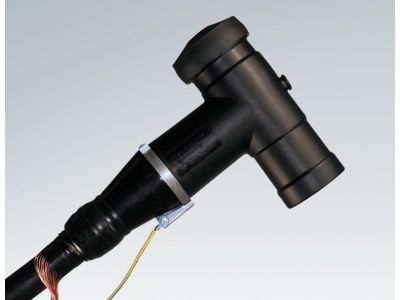

Głowica konektorowa kątowa CTS (symbol 356660) o prądzie 630 A i napięciu do 36 kV, wyposażona w interfejs typu C. Dzięki zakresowi przekroju kabla 240–400 mm² zapewnia elastyczne podłączenie przewodów w instalacjach średniego napięcia. Przeznaczona do kabli jednożyłowych z izolacją wytłaczaną (PE, VPE, EPR) z różnymi powłokami przewodzącymi i ekranami (drut miedziany lub taśma).

• Prąd znamionowy 630 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe do 36 kV: umożliwia stosowanie w sieciach średniego napięcia, spełniając wymagania izolacyjne dla rozdzielnic i transformatorów.
• Interfejs typu C (zgodny z EN 50180/50181): zapewnia kompatybilność z typowymi złączkami urządzeń o stożkowym gwincie zewnętrznym, co ułatwia integrację w istniejących systemach.
• Zakres przekroju kabla 240–400 mm²: pozwala na podłączenie szerokiej gamy przewodów jednożyłowych, redukując potrzebę stosowania adapterów.
• Wykonanie kątowe 90°: ułatwia prowadzenie kabli w ciasnych przestrzeniach rozdzielnic i transformatorów, minimalizując naprężenia mechaniczne.

Zgodność z Normami

Głowica konektorowa spełnia wymagania norm EN 50180 oraz EN 50181, co gwarantuje zgodność z europejskimi standardami dla głowic konektorowych średniego napięcia. Posiada certyfikację CE – potwierdzenie bezpieczeństwa i jakości.

Zastosowanie

Głowica przeznaczona jest do trwałego łączenia kabli energetycznych z urządzeniami rozdzielczymi i transformatorowymi w sieciach do 36 kV. Sprawdza się w instalacjach wnętrzowych oraz napowietrznych.

• Łączenie kabli jednożyłowych z izolacją wytłaczaną z rozdzielnicami średniego napięcia.
• Podłączenie transformatorów dystrybucyjnych w sieciach SN (przyłącza kablowe).
• Zastosowania napowietrzne – głowica przystosowana do pracy w warunkach zewnętrznych.
• Modernizacja i rozbudowa istniejących sieci kablowej z interfejsem typu C.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV oraz powyżej). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Postępuj zgodnie z instrukcją producenta dotyczącą przygotowania końca kabla (zdjęcie izolacji, grafitu/ekranu) oraz dokręcania elementów mocujących – siłę dokręcania dobierz do przekroju przewodu. Stosuj odpowiednie narzędzia (klucz dynamometryczny) i nie przekraczaj zadanego momentu. Ekran i powłokę przewodzącą przygotuj według zaleceń – głowica obsługuje ekrany taśmowe i drutowe, a powłoki ściągane lub zdzierane.

FAQ

• Jakie typy kabli można podłączyć do głowicy CTS? Głowica jest przeznaczona do kabli jednożyłowych o izolacji wytłaczanej z polietylenu (PE), usieciowanego polietylenu (VPE) lub etylenowo-propylenowego (EPR). Obsługuje powłoki przewodzące grafitowane, ściągane lub zdzierane, a także ekrany z drutu miedzianego lub taśmowe.
• Czy głowica nadaje się do montażu na zewnątrz? Tak, producent określa zastosowanie jako wnętrzowe i napowietrzne. Należy jednak upewnić się, że warunki środowiskowe (temperatura, wilgotność) mieszczą się w zakresie podanym w dokumentacji technicznej.
• Jaki jest stopień ochrony głowicy? W dostarczonych danych brak informacji o stopniu ochrony IP. W przypadku montażu napowietrznego zalecamy stosowanie dodatkowych osłon lub uszczelek, o ile wymagają tego lokalne przepisy.
