Głowica konektorowa kątowa 630A, interface typu C, CTS 630A 24kV 95-240 mm2 | 355433 Cellpack

Opis i Kluczowe Cechy

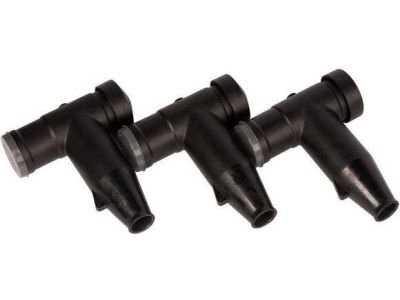

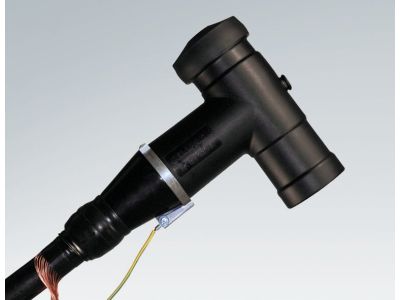

Głowica konektorowa kątowa typu T z serii Cellplux CTS to zaawansowane rozwiązanie inżynieryjne przeznaczone do profesjonalnych systemów elektroenergetycznych. Produkt został zaprojektowany do pracy z prądem znamionowym o natężeniu 630A, co pozwala na bezpieczną i stabilną dystrybucję energii w sieciach średniego napięcia. Głowica jest kompatybilna z kablami jednożyłowymi o izolacji wytłaczanej (PE, VPE, EPR) o szerokim zakresie przekrojów od 95 mm² do 240 mm², co zapewnia instalatorom dużą elastyczność podczas prac montażowych.

• Interfejs typu C: Zgodność ze standardami EN 50180 oraz EN 50181 gwarantuje pełną kompatybilność z izolatorami przepustowymi transformatorów i rozdzielnic.
• Wysoka wytrzymałość napięciowa: Urządzenie dedykowane do pracy w sieciach 24kV, z możliwością zastosowania w systemach o maksymalnym napięciu sieciowym do 36kV.
• Uniwersalność ekranowania: Konstrukcja pozwala na współpracę z różnymi rodzajami ekranów na izolacji (grafityzowany, wytłaczany, zdzieralny) oraz różnymi formami żyły powrotnej (druty lub taśmy).
• Bezpieczeństwo: Wyposażenie w śruby mocujące zapewnia trwały docisk mechaniczny i minimalizację rezystancji zestykowej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie, co jest kluczowe dla zapewnienia ciągłości dostaw energii i bezpieczeństwa obsługi. Głowica została zaprojektowana i przetestowana zgodnie z normami EN 50180 oraz EN 50181, które definiują parametry techniczne dla izolatorów przepustowych z interfejsem typu C. Dzięki temu inżynierowie mają pewność, że komponent będzie idealnie pasował do nowoczesnych rozdzielnic SN i transformatorów olejowych oraz suchych.

Zastosowanie

Głowice Cellplux CTS znajdują szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Są idealnym wyborem do:

• Podłączania kabli SN do rozdzielnic w izolacji gazowej (GIS).
• Łączenia transformatorów mocy wyposażonych w konektorowe izolatory przepustowe.
• Modernizacji istniejących stacji transformatorowych, gdzie wymagana jest wysoka niezawodność i kompaktowa budowa kątowa.
• Instalacji w farmach wiatrowych i fotowoltaicznych, gdzie występują kable o dużych przekrojach (do 240 mm²).

Wskazówki Montażowe

Montaż głowicy konektorowej powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem standardów czystości. Przed przystąpieniem do prac należy upewnić się, że kabel został odpowiednio przygotowany, a ekran usunięty na wymaganej długości zgodnie z instrukcją producenta. Kluczowe jest użycie odpowiedniego smaru silikonowego dołączonego do zestawu, który ułatwia nasunięcie głowicy na izolator i eliminuje pęcherzyki powietrza. Śruby mocujące należy dokręcać z momentem określonym w dokumentacji technicznej, aby zapewnić optymalny styk elektryczny bez ryzyka uszkodzenia gwintu interfejsu typu C.

FAQ

Czy głowica CTS 630A może być stosowana na zewnątrz?
Tak, konstrukcja głowicy zapewnia odpowiednią szczelność i odporność na warunki środowiskowe, jednak zawsze należy zweryfikować stopień ochrony całej obudowy rozdzielnicy lub transformatora.

Jakie przekroje kabli obsługuje ten model?
Model ten jest dedykowany dla kabli o przekroju znamionowym od 95 mm² do 240 mm², co czyni go bardzo uniwersalnym rozwiązaniem w projektach elektroenergetycznych.

Czy zestaw zawiera wszystkie elementy montażowe?
Tak, głowice Cellplux CTS dostarczane są jako kompletne zestawy montażowe, zawierające niezbędne śruby i akcesoria ułatwiające instalację na interfejsie typu C.
