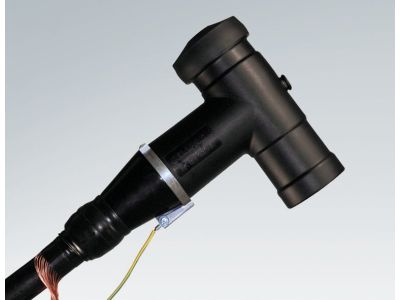

Głowica konektorowa kątowa 630A, interface typu C, CTS 630A 24kV 25-70 mm2 | 355434 Cellpack

Opis i Kluczowe Cechy

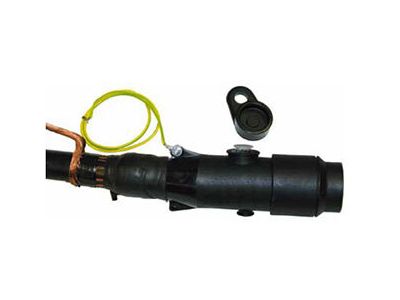

Głowica konektorowa kątowa CTS 630A marki Cellpack to zaawansowane rozwiązanie techniczne przeznaczone do profesjonalnych systemów elektroenergetycznych średniego napięcia. Produkt został zaprojektowany do pracy z napięciem znamionowym do 24 kV, oferując niezawodne połączenie dla kabli jednożyłowych o izolacji wytłaczanej, takich jak PE, VPE oraz EPR. Dzięki zastosowaniu uniwersalnego interfejsu typu C (zgodnego z systemem z gwintem zewnętrznym stożkowym), głowica jest w pełni kompatybilna z nowoczesnymi rozdzielnicami i transformatorami.

• Szeroki zakres przekrojów: Obsługa przewodów o przekroju znamionowym od 25 mm² do 70 mm² zapewnia elastyczność podczas projektowania i modernizacji sieci.
• Technologia skręcana: Zastosowanie złączek śrubowych eliminuje potrzebę użycia specjalistycznych narzędzi do zaprasowywania, co znacząco przyspiesza proces instalacji.
• Wysoka obciążalność: Prąd znamionowy na poziomie 630A pozwala na stabilną pracę w wymagających węzłach energetycznych.
• Wszechstronność ekranowania: Konstrukcja umożliwia współpracę z różnymi rodzajami ekranów na izolacji, w tym z ekranami z drutów miedzianych oraz ekranami taśmowymi.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie, co gwarantuje bezpieczeństwo eksploatacji w infrastrukturze krytycznej. Głowica jest w pełni zgodna z normami EN 50180 oraz EN 50181, które definiują standardy dla przepustów i złączy wtykowych w urządzeniach wypełnionych cieczą izolacyjną lub gazem. Interfejs typu C zapewnia pełną zamienność i dopasowanie do urządzeń różnych producentów stosujących te same standardy techniczne.

Zastosowanie

Głowica konektorowa CTS 630A znajduje szerokie zastosowanie w sektorze dystrybucji energii oraz w przemyśle ciężkim. Jest idealnym rozwiązaniem do:

• Podłączania kabli SN do rozdzielnic w izolacji gazowej (GIS).
• Przyłączania transformatorów mocy wyposażonych w przepusty kątowe.
• Instalacji wnętrzowych w stacjach transformatorowych.
• Zastosowań napowietrznych, dzięki wysokiej odporności na czynniki środowiskowe i szczelnej konstrukcji.
• Pracy z kablami o różnych powłokach przewodzących (pokryte grafitem, ściągane lub zdzierane).

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów izolacyjnych i długowieczności połączenia. Przed przystąpieniem do prac należy upewnić się, że kabel został odpowiednio przygotowany, a warstwa półprzewodząca usunięta zgodnie z instrukcją producenta. Należy zwrócić szczególną uwagę na czystość powierzchni izolacji. Podczas dokręcania śrub stykowych należy zachować odpowiedni moment dokręcania, co gwarantuje optymalny styk elektryczny i minimalizuje rezystancję przejścia. System skręcany CTS ułatwia montaż w ograniczonej przestrzeni szaf kablowych.

FAQ

• Czy głowica CTS 630A może być stosowana z kablami o izolacji papierowej? Nie, produkt jest dedykowany wyłącznie do kabli o izolacji wytłaczanej (suchych) typu PE, VPE i EPR.
• Jaki jest maksymalny poziom napięcia dla tego modelu? Choć opis wskazuje na optymalną pracę przy 24kV, konstrukcja serii CTS pozwala na pracę w systemach o maksymalnym napięciu sieciowym do 36 kV, o ile zachowane są parametry izolacyjne interfejsu.
• Czy zestaw zawiera wszystkie elementy niezbędne do montażu? Tak, głowice Cellpack dostarczane są jako kompletne zestawy montażowe dla jednej fazy, zawierające korpus, złączkę śrubową oraz niezbędne akcesoria uszczelniające.
