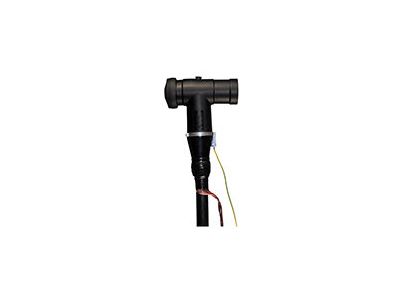

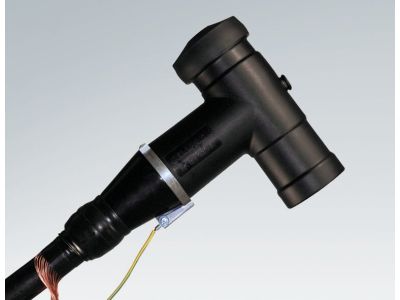

Głowica konektorowa kątowa 630A, interface typu C, CTS 630A 24kV 240-400 mm2 | 355561 Cellpack

Opis i Kluczowe Cechy

Głowica konektorowa kątowa CTS o symbolu 355561 to profesjonalne rozwiązanie do łączenia kabli jednożyłowych z izolacją wytłaczaną (PE, VPE, EPR) w systemach średniego napięcia. Przeznaczona do pracy przy napięciu znamionowym do 24 kV (maksymalne napięcie sieciowe do 36 kV) i prądzie 630 A, zapewnia bezpieczne przesyłanie dużych mocy. Dzięki interfejsowi typu C z gwintem zewnętrznym stożkowym komponuje się z typowymi złączkami urządzeń. Oferuje zakres podłączenia kabli o przekroju 240–400 mm².

• Prąd znamionowy 630 A: umożliwia zasilanie odbiorników o znacznym poborze mocy bez ryzyka przegrzania styków.
• Napięcie znamionowe do 24 kV (max 36 kV): odpowiednia do bezpiecznej pracy w sieciach średniego napięcia.
• Konstrukcja kątowa: ułatwia prowadzenie kabli w ograniczonych przestrzeniach rozdzielnic i transformatorów.
• Gwint zewnętrzny stożkowy typu C zgodny z EN 50180 i EN 50181: gwarantuje kompatybilność z urządzeniami posiadającymi standardowe złączki.
• Kompatybilność z kablami 1-żyłowymi o izolacji wytłaczanej oraz różnymi powłokami i ekranami: uniwersalne zastosowanie w różnorodnych instalacjach kablowych.

Zgodność z Normami

Głowica konektorowa kątowa CTS projektowana jest zgodnie z normami EN 50180 oraz EN 50181, które określają wymagania dla złączek z gwintem zewnętrznym stożkowym typu C w systemach średniego napięcia. Produkt posiada oznaczenie CE, potwierdzające spełnienie obowiązujących wymogów bezpieczeństwa.

Zastosowanie

Głowica przeznaczona jest do stosowania w rozdzielnicach średniego napięcia, transformatorach oraz innych urządzeniach wyposażonych w złączki z gwintem zewnętrznym stożkowym typu C. Sprawdza się zarówno w instalacjach wnętrzowych, jak i napowietrznych.

• Podłączanie kabli zasilających do transformatorów SN/nn w stacjach transformatorowych.
• Łączenie wyprowadzeń kablowych w rozdzielnicach prefabrykowanych i polowych SN.
• Tworzenie odgałęzień i połączeń w napowietrznych sieciach średniego napięcia.
• Modernizacja i rozbudowa istniejących systemów kablowych, gdzie wymagany jest interfejs typu C.

Wskazówki Montażowe

Montaż głowicy konektorowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód nie jest pod napięciem. Należy stosować się do dokumentacji technicznej producenta, w tym zaleceń dotyczących momentu dokręcania oraz doboru narzędzi. Przekrój żyły kabla powinien mieścić się w zakresie 240–400 mm². Przed montażem oczyścić i przygotować powierzchnie stykowe zgodnie z instrukcją.

FAQ

• Jaki zakres przekrojów kabli obsługuje głowica? Głowica przeznaczona jest do kabli o przekroju żyły od 240 mm² do 400 mm².
• Do jakiego napięcia znamionowego jest przystosowana? Napięcie znamionowe wynosi 24 kV, przy czym maksymalne napięcie sieciowe może sięgać 36 kV.
• Czy głowica nadaje się do instalacji napowietrznych? Tak, produkt jest dopuszczony do użytku zarówno wewnątrz budynków (wnętrzowe), jak i w warunkach napowietrznych.
