Głowica kablowa CHESK-F 24kV 95-240 | 309548 Cellpack

Opis i Kluczowe Cechy

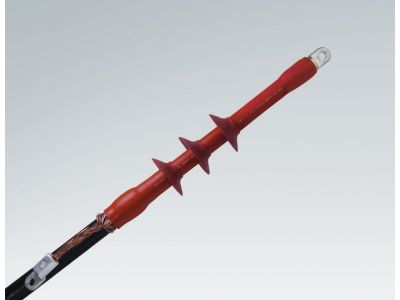

Głowica kablowa CHESK-F o indeksie 309548 to napowietrzna głowica termokurczliwa przeznaczona do pracy w sieciach średniego napięcia. Napięcie znamionowe 24 kV pozwala na bezpieczne zakończenie kabli w stacjach transformatorowych i na słupach napowietrznych, a szeroki zakres przekrojów 95–240 mm² zapewnia uniwersalność zastosowania. Zestaw obejmuje kompletną głowicę na trzy fazy wraz z końcówkami śrubowymi, co upraszcza montaż i gwarantuje powtarzalność połączeń.

• Napięcie znamionowe 24 kV: przystosowana do pracy w sieciach średniego napięcia, gwarantuje bezpieczną eksploatację linii napowietrznych i rozdzielnic SN.
• Zakres przekrojów 95–240 mm²: uniwersalność montażu na kablach o różnych przekrojach żył, bez konieczności stosowania wielu wariantów głowic.
• Końcówki śrubowe: ułatwiają pewne i powtarzalne połączenie z szynami lub odłącznikami, skracając czas instalacji.
• Zestaw na 3 fazy: kompletne wyposażenie do jednego kabla trójżyłowego – brak konieczności doboru osobnych elementów na każdą fazę.
• Technologia termokurczliwa: izolacja i uszczelnienie uzyskiwane przez kurczenie pod wpływem ciepła, co zapewnia odporność na wilgoć i naprężenia mechaniczne.

Zgodność z Normami

Głowica CHESK-F została zaprojektowana zgodnie z wymaganiami europejskich norm dla urządzeń średniego napięcia (SN). Produkt posiada oznaczenie CE i jest wytwarzany w systemie zapewnienia jakości zgodnym z dyrektywami unijnymi. Spełnia standardy branżowe dla termokurczliwych systemów kablowych stosowanych w sieciach napowietrznych.

Zastosowanie

Głowica kablowa CHESK-F 24 kV znajduje zastosowanie przede wszystkim w sieciach średniego napięcia, zarówno w energetyce zawodowej, jak i przemyśle. Dzięki swojej konstrukcji sprawdza się w miejscach narażonych na działanie warunków atmosferycznych.

• Zakończenie kabli SN w stacjach transformatorowych napowietrznych i wnętrzowych.
• Podłączenie linii napowietrznych do rozdzielnic SN w zakładach przemysłowych.
• Modernizacja i remonty istniejących sieci kablowych – szybka wymiana starych głowic na nowe.
• Budowa nowych przyłączy średniego napięcia dla obiektów komercyjnych i infrastruktury.

Wskazówki Montażowe

Montaż głowicy kablowej CHESK-F może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do prac w sieciach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel zgodnie z procedurami BHP. Do kurczenia stosować opalarkę o regulowanej temperaturze, postępując według instrukcji producenta. Końcówki śrubowe dokręcać momentem określonym w dokumentacji technicznej, a przekrój przewodów musi być dobrany do rzeczywistego obciążenia prądowego.

FAQ

• Jakie jest napięcie znamionowe głowicy? Głowica CHESK-F jest przystosowana do napięcia 24 kV w sieciach średniego napięcia.
• Dla jakich przekrojów kabli jest przeznaczona? Zakres przekrojów żył wynosi 95–240 mm², co obejmuje najpopularniejsze kable SN.
• Czy zestaw zawiera wszystko co potrzebne do jednego kabla? Tak, w zestawie znajdują się elementy na trzy fazy wraz z końcówkami śrubowymi – gotowe do montażu na kablu trójżyłowym.
