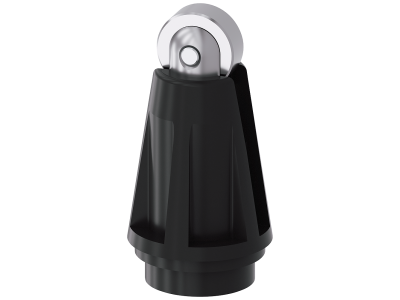

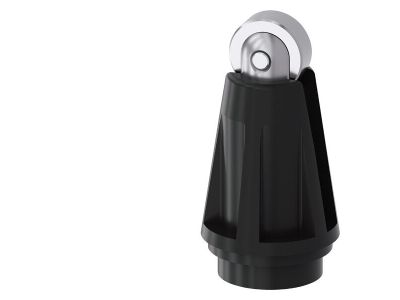

Dźwignia napędowa do wyłączników krańcowych 3SE51/52 popychacz rolkowy z rolką 13mm | 3SE5000-0AD02 Siemens

Alternatywny kod produktu: 3SE50000AD02

Opis i Kluczowe Cechy

Dźwignia napędowa Siemens (symbol 3SE5000-0AD02) to wykonawczy element mechaniczny przeznaczony do wyłączników krańcowych serii 3SE51/52. Wyposażona w popychacz rolkowy z rolką o średnicy 13 mm, umożliwia precyzyjną detekcję położenia i nadzorowanie ruchomych części maszyn. Konstrukcja zgodna z normami EN 50047 i EN 50041 zapewnia łatwy montaż i wymienność w systemach automatyki.

• Popychacz rolkowy z rolką 13 mm: zapewnia płynne i bezuderzeniowe przełączanie przy kontakcie z elementami maszyn – wydłuża żywotność mechaniczną całego układu.
• Kompatybilność z wyłącznikami krańcowymi 3SE51/52: gwarantuje bezproblemową integrację z istniejącą instalacją i minimalizuje konieczność modyfikacji konstrukcyjnych.
• Zgodność z normami EN 50047 i EN 50041: standaryzowane punkty przełączania i mocowanie upraszczają montaż oraz zapewniają powtarzalność w zastosowaniach przemysłowych.
• Modułowa konstrukcja systemu 3SE5: umożliwia szybką wymianę główki napędowej bez demontażu całego wyłącznika – skraca przestoje maszyn.
• Część systemu o dopuszczeniach IEC i UL: stosowana w aplikacjach wymagających międzynarodowych certyfikatów – odpowiednia dla globalnych projektów automatyzacji.

Zgodność z Normami

Dźwignia napędowa została zaprojektowana zgodnie z normami EN 50047 oraz EN 50041, które określają punkty przełączania i mocowanie wyłączników krańcowych. Produkt jest elementem systemu wyłączników krańcowych Siemens posiadających dopuszczenia według IEC i UL. Posiada oznaczenie CE.

Zastosowanie

Dźwignia napędowa z rolką 13 mm służy do mechanicznej rejestracji położenia elementów maszyn i urządzeń. Sprawdza się w aplikacjach wymagających stabilnej i powtarzalnej sygnalizacji krańcowej.

• Detekcja końcowego położenia siłowników pneumatycznych i hydraulicznych w systemach pakowania i transportu.
• Nadzorowanie ustawienia osłon ochronnych i klap bezpieczeństwa w strefach niebezpiecznych.
• Sygnalizacja pozycji narzędzi w obrabiarkach i robotach przemysłowych – współpraca z PLC przez wyłącznik krańcowy.
• Automatyka wewnątrzmaszynowa i linie montażowe wymagające niezawodnego przełączania przy małych siłach.

Wskazówki Montażowe

Montaż dźwigni napędowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego wyłącznika krańcowego. Dźwignię mocuje się zgodnie z instrukcją producenta do korpusu wyłącznika serii 3SE51/52. Moment dokręcania śrub oraz przekrój przewodów (w przypadku wyłącznika) muszą odpowiadać danym zawartym w dokumentacji technicznej.

FAQ

• Czy dźwignia 3SE5000-0AD02 pasuje do wyłączników 3SE51 i 3SE52? Tak, jest dedykowana do obu wymienionych serii. Należy sprawdzić zgodność konstrukcji mocowania z konkretnym modelem wyłącznika w karcie katalogowej.

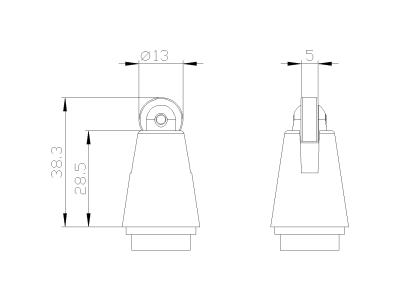

• Jaka jest średnica rolki popychacza? Średnica rolki wynosi 13 mm. Produkt nie posiada podświetlenia LED ani własnych styków – jest wyłącznie elementem wykonawczym napędu.
• Jaki stopień ochrony (IP) ma ta dźwignia? Producent nie podaje osobnego stopnia IP dla dźwigni – stopień ochrony całego wyłącznika krańcowego zależy od jego obudowy. Należy uwzględnić parametry konkretnego wyłącznika 3SE5.
