Gilotyna HC 125 | HC_125 Erko

Alternatywny kod produktu: HC_125

Opis i Kluczowe Cechy

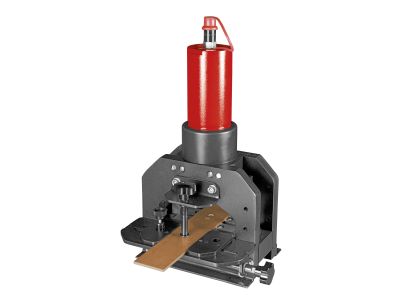

Gilotyna HC 125 (indeks HC_125) to profesjonalne narzędzie hydrauliczne przeznaczone do cięcia szyn prądowych aluminiowych i miedzianych. Oferuje zakres cięcia szyn o szerokości od 30 do 125 mm oraz grubości od 5 do 12 mm, co pozwala na pracę z typowymi profilami stosowanymi w rozdzielnicach i szynoprzewodach. Nacisk 190 kN i ciśnienie robocze 630 bar zapewniają szybkie, czyste cięcie bez powstawania gratu i deformacji krawędzi. Urządzenie waży 32 kg przy wymiarach 310×240×475 mm i współpracuje z pompą hydrauliczną H 800 oraz agregatami AH 100, AH 500, AH 550 i AH 500L.

• Szerokość szyny 30–125 mm / grubość 5–12 mm: uniwersalne dopasowanie do większości stosowanych profili prądowych, eliminuje konieczność stosowania kilku narzędzi.
• Nacisk 190 kN / ciśnienie robocze 630 bar: wysoka siła tnąca gwarantuje czyste przecięcie nawet grubych szyn bez wysiłku operatora.
• Cięcie bez deformacji i bez gratu: uzyskana krawędź nie wymaga dodatkowego opiłowywania ani obróbki, co skraca czas przygotowania złączy.
• Współpraca z pompą H 800 oraz agregatami AH 100, AH 500, AH 550, AH 500L: elastyczność w doborze źródła hydraulicznego – dostępne warianty ręczne i elektryczne.
• Masa 32 kg / wymiary 310×240×475 mm: stosunkowo niska masa jak na tę klasę narzędzia ułatwia transport na stanowisko pracy i przechowywanie.

Zgodność z Normami

Gilotyna HC 125 została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa dla narzędzi hydraulicznych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Producent deklaruje zgodność z odpowiednimi standardami w zakresie wytrzymałości mechanicznej i bezpieczeństwa użytkowania.

Zastosowanie

Gilotyna HC 125 przeznaczona jest przede wszystkim do prac w branży elektroenergetycznej, przy budowie i modernizacji rozdzielnic głównych i podrozdzielnic, a także w zakładach produkcyjnych oraz serwisach wykonujących szynoprzewody. Sprawdza się w następujących scenariuszach:

• Cięcie szyn zbiorczych miedzianych i aluminiowych w rozdzielnicach niskiego napięcia.
• Przygotowanie profili przed gięciem – precyzyjne cięcie bez zadziorów ułatwia dalszą obróbkę.
• Prace na budowach instalacji przemysłowych, gdzie wymagane jest szybkie i czyste przycięcie szyny na wymiar.
• Serwis i remonty istniejących szynoprzewodów – możliwość docinania elementów na miejscu bez naruszania powłoki ochronnej.

Wskazówki Montażowe

Gilotyna HC 125 jest narzędziem hydraulicznym i powinna być obsługiwana wyłącznie przez wykwalifikowany personel zaznajomiony z obsługą urządzeń pod ciśnieniem. Przed rozpoczęciem pracy należy sprawdzić stan węży hydraulicznych, połączeń oraz poziom oleju w pompie. Podłączenie do agregatu lub pompy ręcznej musi być zgodne z instrukcją producenta – ciśnienie robocze 630 bar nie może zostać przekroczone. Szynę należy ułożyć równomiernie pomiędzy szczękami tnącymi, upewniając się, że linia cięcia znajduje się w osi głowicy. Po zakończeniu cięcia odciążyć układ hydrauliczny. Używać środków ochrony osobistej (okulary, rękawice). Bezwzględnie odłączyć zasilanie w przypadku korzystania z elektrycznego agregatu hydraulicznego przed czyszczeniem lub konserwacją.

FAQ

• Jaki jest maksymalny przekrój szyny, który mogę przeciąć gilotyną HC 125? Maksymalna szerokość szyny wynosi 125 mm, a grubość 12 mm. Producent zaleca stosowanie w tych granicach, aby zachować jakość cięcia i trwałość narzędzia.
• Czy gilotyna nadaje się do cięcia szyn aluminiowych i miedzianych? Tak, HC 125 jest przeznaczona zarówno do aluminium, jak i miedzi. Cięcie odbywa się bez deformacji i gratu, niezależnie od materiału.
• Z jakimi pompami hydraulicznymi można współpracować? Urządzenie współpracuje z pompą ręczną H 800 oraz agregatami elektrycznymi AH 100, AH 500, AH 550 i AH 500L. Wszystkie muszą dostarczać ciśnienie robocze 630 bar.
