Giętarko-dziurkarka HGD 125 | HGD_125 Erko

Alternatywny kod produktu: HGD_125

Opis i Kluczowe Cechy

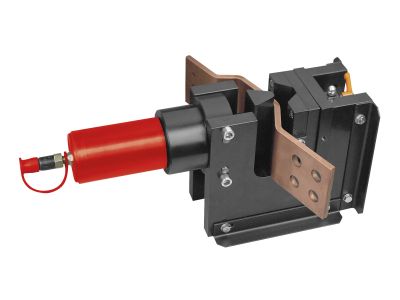

Giętarko-dziurkarka HGD 125 (symbol HGD_125) to uniwersalne narzędzie do obróbki szyn prądowych aluminiowych i miedzianych. Umożliwia precyzyjne wyginanie szyn o szerokości od 30 do 125 mm i grubości od 5 do 10 mm, a także wykonywanie otworów owalnych (8,5–21 mm) oraz okrągłych (6,6–21 mm). Liniały ustawcze i elektryczny czujnik gięcia zapewniają szybkie i dokładne pozycjonowanie, co przekłada się na powtarzalność obróbki i oszczędność czasu.

• Zakres szerokości szyny 30–125 mm: umożliwia obróbkę zarówno wąskich, jak i szerokich profili, zwiększając uniwersalność narzędzia w różnych projektach rozdzielnic.
• Grubość szyny 5–10 mm: pokrywa typowe grubości stosowane w szynach zbiorczych, co gwarantuje kompatybilność z większością standardowych materiałów.
• Otwory owalne 8,5–21 mm i okrągłe 6,6–21 mm: pozwalają na przygotowanie zarówno połączeń rozciągliwych (owalne), jak i standardowych połączeń śrubowych (okrągłe), bez konieczności wymiany oprzyrządowania.
• Liniały ustawcze: ułatwiają szybkie i precyzyjne ustawienie szyny przy otworowaniu, minimalizując ryzyko błędów i poprawiając powtarzalność.
• Elektryczny czujnik gięcia: zapewnia kontrolę nad procesem wyginania, co zwiększa dokładność kąta gięcia i redukuje odpady materiałowe.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa oraz posiada certyfikat CE. Brak szczegółowych numerów norm w dokumentacji – w razie pytań prosimy o kontakt z producentem.

Zastosowanie

Giętarko-dziurkarka HGD 125 znajduje zastosowanie w profesjonalnych warsztatach elektrycznych, serwisie aparatury rozdzielczej oraz przy produkcji prefabrykowanych mostków szynowych. Umożliwia kompleksową obróbkę szyn zbiorczych w jednym urządzeniu.

• Gięcie i dziurkowanie szyn prądowych w rozdzielnicach głównych i podrozdzielniach.
• Wykonywanie otworów montażowych pod śruby i połączenia rozciągliwe w szynach Al i Cu.
• Przygotowanie profili do budowy prefabrykowanych systemów szynowych w automatyce budynkowej.
• Obróbka szyn podczas modernizacji lub rozbudowy istniejących instalacji elektrycznych.

Wskazówki Montażowe

Urządzenie przeznaczone jest do użytku przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem pracy należy zapoznać się z instrukcją obsługi producenta. Giętarko-dziurkarkę stabilnie zamocować na stanowisku roboczym. Przed czyszczeniem, konserwacją lub wymianą oprzyrządowania bezwzględnie odłączyć zasilanie elektryczne. Podczas pracy stosować środki ochrony osobistej: okulary ochronne, rękawice. Przekrój przewodu zasilającego dobrać zgodnie z danymi na tabliczce znamionowej.

FAQ

• Jaką maksymalną szerokość szyny można obrabiać w HGD 125? Zakres szerokości wynosi od 30 do 125 mm – urządzenie obsługuje zarówno wąskie, jak i szerokie profile szyn.
• Jakie rodzaje otworów można wykonać? Możliwe jest wykonywanie otworów owalnych w zakresie 8,5–21 mm oraz okrągłych w zakresie 6,6–21 mm, co pokrywa typowe potrzeby montażowe.
• Czy narzędzie wymaga zasilania elektrycznego? Tak, wyposażone jest w elektryczny czujnik gięcia, dlatego przed pracą należy podłączyć je do źródła zasilania zgodnie z instrukcją producenta.
