Giętarka skręcającaHSK 5010 | HSK_5010 Erko

Opis i Kluczowe Cechy

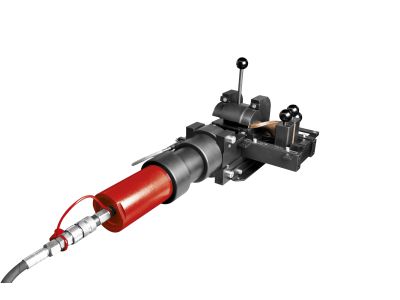

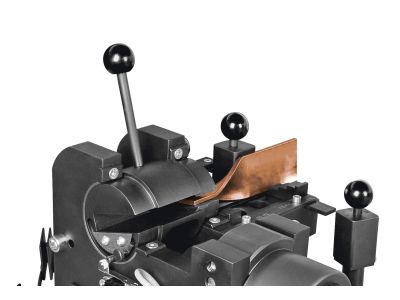

Giętarka skręcająca HSK 5010 to profesjonalne narzędzie do osiowego skręcania szyn prądowych wykonanych z aluminium i miedzi (tzw. skręcanie w „śmigło”). Urządzenie umożliwia obróbkę szyn o szerokości od 20 do 50 mm oraz grubości od 3 do 10 mm, a kąt skręcenia można ustawić do 90°. Wyposażona w regulator kąta z czujnikiem elektrycznym (wyłącznik krańcowy) zapewnia powtarzalność zadanego kąta – kluczową przy produkcji seryjnej. Do standardowego wyposażenia należą wkładka dystansowa uchwytu obrotowego dla szyn o grubości do 5 mm oraz wspornik regulacyjny szerokości szyny.

• Szerokość szyny 20–50 mm: uniwersalne dopasowanie do typowych wymiarów szyn prądowych stosowanych w rozdzielnicach, co eliminuje konieczność stosowania wielu narzędzi.
• Grubość szyny 3–10 mm: umożliwia obróbkę zarówno cienkich listew, jak i grubych przewodów głównych, zwiększając zakres zastosowań.
• Kąt skręcenia do 90° z elektrycznym czujnikiem: regulator z wyłącznikiem krańcowym gwarantuje precyzyjne i powtarzalne wykonanie skręceń, co ma znaczenie przy powtarzalnych procesach produkcyjnych.
• Wkładka dystansowa do szyn ≤5 mm: dedykowane akcesorium ułatwia pracę z cieńszymi szynami, chroniąc je przed odkształceniami.
• Wspornik regulacyjny szerokości szyny: szybkie i stabilne ustawienie narzędzia pod konkretną szynę bez potrzeby stosowania dodatkowych przyrządów.

Zgodność z Normami

Giętarka HSK 5010 została zaprojektowana zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla narzędzi elektrotechnicznych. Posiada deklarację zgodności CE. Brak szczegółowych numerów norm w dokumentacji – w praktyce urządzenie spełnia wymogi współczesnych procesów montażu szyn prądowych w rozdzielnicach.

Zastosowanie

Giętarka skręcająca HSK 5010 znajduje zastosowanie tam, gdzie konieczne jest precyzyjne formowanie szyn prądowych w kształt śmigła – najczęściej w celu zapewnienia odpowiednich odstępów izolacyjnych lub uporządkowania tras kablowych. Urządzenie przeznaczone jest do warsztatów i serwisów zajmujących się montażem rozdzielnic.

• Wykonywanie skręceń szyn zbiorczych w szafach rozdzielczych niskiego napięcia.
• Produkcja seryjna i jednostkowa przy montażu szyn w systemach dystrybucji energii.
• Prace modernizacyjne w istniejących rozdzielnicach, gdzie wymagane jest doregulowanie geometrii szyn.
• Współpraca z agregatami hydraulicznymi AH 100, AH 500, AH 550 oraz AH 500L do zasilania siłownika.

Wskazówki Montażowe

Montaż, podłączenie i obsługa giętarki muszą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zaznajomiony z instrukcją obsługi urządzenia. Przed przystąpieniem do pracy należy bezwzględnie odłączyć agregat hydrauliczny od źródła zasilania elektrycznego oraz odprężyć układ hydrauliczny. Szynę umieścić w uchwycie zgodnie z oznaczeniami na giętarce, dokręcić wspornik regulacyjny tak, aby nie uszkodzić powierzchni szyny. Używając wkładki dystansowej, stosować ją tylko do szyn o grubości ≤5 mm. Po ustawieniu żądanego kąta na regulatorze uruchomić agregat i wykonać skręcenie, kontrolując równomierność ruchu. Po zakończeniu pracy odłączyć agregat hydrauliczny.

FAQ

• Czy giętarka HSK 5010 współpracuje z agregatami innych producentów? Zgodnie z danymi producenta urządzenie przeznaczone jest do współpracy z agregatami hydraulicznymi AH 100, AH 500, AH 550 oraz AH 500L. Stosowanie innych agregatów może wymagać indywidualnego sprawdzenia parametrów hydraulicznych – zalecamy kontakt z działem technicznym.
• Jak ustawić żądany kąt skręcenia? Giętarka wyposażona jest w regulator kąta z elektrycznym czujnikiem (wyłącznikiem krańcowym). Po odłączeniu agregatu od zasilania należy ustawić pokrętło na żądaną wartość (0-90°), a następnie uruchomić proces – czujnik automatycznie zatrzyma ruch po osiągnięciu zadanego kąta.
• Jakie szyny można obrabiać tym modelem? Obsługiwane są szyny prądowe z aluminium lub miedzi o szerokości 20–50 mm i grubości 3–10 mm. Dla szyn o grubości poniżej 5 mm zaleca się stosowanie dołączonej wkładki dystansowej, aby uniknąć uszkodzenia kształtownika.
