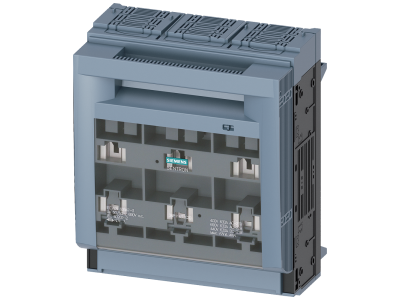

Rozłącznik izolacyjny bezpiecznikowy, 3NP1, 3-bieg., NH3, 630 A | 3NP1163-1JC20 Siemens

Alternatywny kod produktu: 3NP11631JC20

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens Sentron 3NP1, model 3NP1163-1JC20, to trójbiegunowe urządzenie przystosowane do wkładek topikowych NH3 o prądzie znamionowym 630 A. Zaprojektowany z myślą o maksymalnym bezpieczeństwie personelu i instalacji, oferuje modułową konstrukcję umożliwiającą elastyczne mocowanie na dnie, szynie montażowej oraz w systemie szyn zbiorczych Rittal 60 mm i Siemens 8US. Wyposażony w zacisk ramowy i osłonę płaską 32/70 mm, zapewnia pewne przyłącze przewodów i ochronę przed przypadkowym dotykiem.

• Prąd znamionowy 630 A (wkładki NH3): Gwarantuje niezawodną ochronę odbiorników przemysłowych i infrastrukturalnych przed skutkami przeciążeń i zwarć, nawet w obwodach o dużym obciążeniu.
• Ochrona reach-round i przed dotykiem: Innowacyjna konstrukcja zapobiega kontaktowi z częściami przewodzącymi prąd, także podczas montażu od tyłu systemu szyn zbiorczych – podnosi poziom bezpieczeństwa personelu.
• Duże okienka kontrolne: Umożliwiają szybką i bezbłędną ocenę stanu bezpieczników bez konieczności demontażu osłon – skraca czas przeglądów.
• Możliwość zabudowy łącznika pomocniczego: Elastyczne ustawienie punktów czasowych (synchroniczne lub wyprzedzające) pozwala na dopasowanie sygnalizacji i sterowania do potrzeb instalacji.
• Przebudowa na wyjście kabli górą/dołem: Szybka zmiana kierunku wyprowadzenia kabli bez użycia narzędzi – ułatwia adaptację do istniejących tras kablowych.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony sięga IP40, co zapewnia ochronę przed ciałami stałymi o średnicy powyżej 1 mm w typowych warunkach rozdzielnic.

Zastosowanie

Rozłączniki serii 3NP1 przeznaczone są do ochrony urządzeń w przemyśle, infrastrukturze oraz budynkach użyteczności publicznej. Dzięki wysokiej obciążalności i modułowej budowie sprawdzają się w wielu scenariuszach:

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i kontenerach stacji transformatorowych.
• Bezpieczne odłączanie napięcia w systemach szyn zbiorczych podczas konserwacji i modernizacji instalacji.
• Zabezpieczenie linii kablowych i odbiorników w infrastrukturze komunalnej (oświetlenie, sterowanie ruchem).
• Stosowanie w automatyce budynkowej jako element ochronny przed przeciążeniem i zwarciem dla układów sterowania i siłowych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i odczekać do całkowitego zaniku energii. Urządzenie mocuje się na szynie montażowej (np. TH35) lub bezpośrednio w systemie szyn zbiorczych Rittal 60 mm / Siemens 8US. Dokręcanie zacisków ramowych należy wykonać zgodnie z dokumentacją techniczną producenta, a przekrój przewodów dobrać do prądu znamionowego 630 A. Po zakończeniu montażu sprawdzić poprawność połączeń oraz działanie mechanizmu odłączania.

FAQ

• Jaki typ bezpieczników montuje się w tym rozłączniku? Model 3NP1163-1JC20 jest przystosowany do wkładek topikowych wielkości NH3 o prądzie znamionowym do 630 A (w zależności od zastosowanej wkładki).
• Jaki stopień ochrony zapewnia to urządzenie? Rozłącznik oferuje stopień ochrony do IP40 (w zależności od konfiguracji osłon). Oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm – odpowiedni do montażu w suchych rozdzielnicach.
• Czy można zamknąć i zaplombować rozłącznik? Tak, konstrukcja umożliwia zamknięcie i zaplombowanie pokrywy, co zabezpiecza przed nieuprawnionym dostępem i manipulacją bezpiecznikami.
