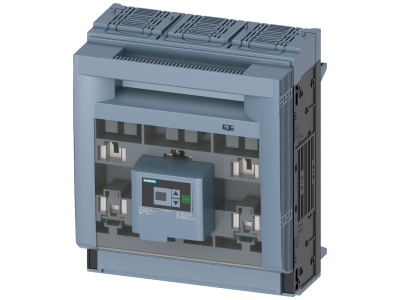

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH3, 630 A, SENTRON | 3NP1163-1JC13 Siemens

Alternatywny kod produktu: 3NP11631JC13

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1 o symbolu 3NP1163-1JC13 przeznaczony jest do bezpiecznego odłączania obwodów przemysłowych i infrastrukturalnych przy prądzie znamionowym 630 A w systemie bezpieczników wielkości NH3. Dzięki 3‑biegunowej konstrukcji oraz modułowej budowie pozwala na elastyczne dopasowanie do wymogów instalacji. Szeroki zakres funkcji dodatkowych – w tym możliwość kontroli bezpieczników i monitorowania sieci – zwiększa poziom ochrony personelu i ciągłości zasilania.

• Prąd znamionowy 630 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i awarii.
• Wielkość bezpieczników NH3: Zapewnia wysoką zdolność zwarciową i łatwą wymianę wkładek topikowych.
• 3‑biegunowa konstrukcja: Kompletne odłączanie wszystkich faz dla pełnej izolacji galwanicznej.
• Stopień ochrony do IP40 (w zależności od wersji): Skuteczna ochrona przed ciałami stałymi ≥1 mm oraz kroplami wody w typowych warunkach przemysłowych.
• Możliwość montażu na szynie DIN, na płycie montażowej lub w systemie szyn zbiorczych Siemens 8US: Elastyczność instalacyjna w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Rozłączniki izolacyjne bezpiecznikowe serii SENTRON 3NP1 spełniają wymagania odpowiednich norm europejskich oraz posiadają certyfikację CE. Producent gwarantuje zgodność z zasadami bezpieczeństwa obowiązującymi w instalacjach przemysłowych i infrastrukturze.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1163-1JC13 znajduje zastosowanie w obwodach wymagających bezpiecznego odłączania i ochrony przed przeciążeniem oraz zwarciem. Idealnie sprawdza się w:

• Głównych tablicach rozdzielczych w zakładach przemysłowych i centrach danych.
• Rozdziale energii w budynkach użyteczności publicznej (infrastruktura, szpitale, biurowce).
• Liniach zasilających maszyny i urządzenia o dużym poborze mocy.
• Systemach szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub na płycie montażowej, a także w systemie szyn zbiorczych Siemens 8US. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Momenty dokręcania oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy rozłącznik posiada wbudowaną sygnalizację przepalenia bezpiecznika? W standardowej konfiguracji nie ma wbudowanej sygnalizacji, ale seria 3NP1 oferuje opcjonalną funkcję elektronicznej kontroli bezpieczników wraz z monitoringiem sieci (do wyboru przy zamówieniu).
• Jaki jest stopień ochrony IP tego modelu? Dla konkretnego egzemplarza zależy od zastosowanych osłon. Seria 3NP1 umożliwia uzyskanie stopnia ochrony do IP40. Szczegółowe dane znajdują się w karcie katalogowej zamówionego wariantu.
• Czy rozłącznik można zaplombować? Tak, konstrukcja przewiduje możliwość zamknięcia i zaplombowania w celu zabezpieczenia przed przypadkowym lub nieupoważnionym załączeniem.
