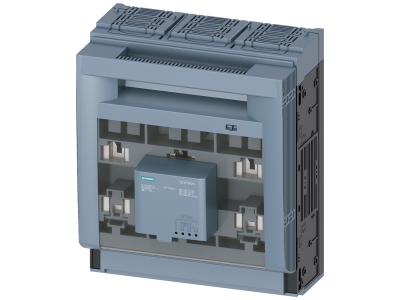

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH3, 630 A, SENTRON | 3NP1163-1DA22 Siemens

Alternatywny kod produktu: 3NP11631DA22

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1163-1DA22 to trójbiegunowe urządzenie bezpiecznikowe wielkości NH3, zaprojektowane do prądu 630 A. Łączy w sobie funkcję rozłącznika izolacyjnego z ochroną bezpiecznikową, co zapewnia bezpieczne odłączanie obwodów oraz skuteczną ochronę przed przeciążeniem i zwarciem. Dzięki modułowej konstrukcji i możliwości montażu na szynie montażowej, w systemie szyn zbiorczych 8US lub na płycie, oferuje elastyczność instalacyjną w różnych aplikacjach przemysłowych i infrastrukturalnych. Urządzenie wyposażono w ochronę reach-round i przed dotykiem, co zwiększa bezpieczeństwo personelu podczas montażu i eksploatacji.

• Prąd znamionowy 630 A (NH3): Pozwala na zabezpieczenie obwodów o dużym obciążeniu, typowych dla głównych rozdzielnic przemysłowych i zasilania maszyn.
• Trzy bieguny (3-bieg.): Umożliwia jednoczesne rozłączanie wszystkich faz, konieczne do bezpiecznego odizolowania obwodu trójfazowego.
• Ochrona przed dotykiem i reach-round: Chroni przed przypadkowym kontaktem z częściami przewodzącymi prąd, podnosząc bezpieczeństwo pracy nawet przy dostępie od tyłu szyn zbiorczych.
• Duże okienka kontrolne: Ułatwiają szybkie sprawdzenie stanu wkładek bezpiecznikowych bez konieczności otwierania obudowy.
• Modułowa budowa i elastyczny montaż: Możliwość mocowania na szynie, płycie lub w systemie szyn 8US, a także łatwa przebudowa na wyjście kabli górą/dołem, co upraszcza integrację w różnych rozdzielnicach.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1163-1DA22 został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw dotyczących kompatybilności elektromagnetycznej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami. Urządzenie spełnia standardy branżowe dla rozłączników bezpiecznikowych stosowanych w przemyśle i infrastrukturze.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 znajduje szerokie zastosowanie w systemach rozdziału energii, ochronie obwodów oraz jako główny wyłącznik w szafach sterowniczych. Sprawdza się w instalacjach przemysłowych, komercyjnych i infrastrukturalnych.

• Jako główny rozłącznik bezpiecznikowy w rozdzielnicach nn – zabezpiecza przed zwarciem i przeciążeniem całe sekcje instalacji.
• W układach zasilania maszyn i urządzeń przemysłowych – umożliwia bezpieczne odcięcie napięcia w celach serwisowych.
• W systemach szyn zbiorczych 8US – idealne do zastosowań wymagających kompaktowej i modułowej dystrybucji energii.
• Jako element bezpieczeństwa w instalacjach o podwyższonych wymaganiach ochrony personelu (ochrona reach-round).

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich biegunów. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standardowa szyna montażowa) lub na płycie montażowej. Mocowanie w systemie szyn zbiorczych Siemens 8US wymaga zastosowania dedykowanych akcesoriów. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów należy dobierać zgodnie z zaleceniami karty katalogowej, uwzględniając prąd znamionowy 630 A. Należy zachować wymagane odstępy izolacyjne oraz zapewnić odpowiednią wentylację (stopień ochrony IP40).

FAQ

• Czy rozłącznik jest przystosowany do bezpieczników NH3? Tak, model 3NP1163-1DA22 dedykowany jest do wkładek bezpiecznikowych wielkości NH3 o prądzie znamionowym do 630 A. Zastosowanie właściwych wkładek jest kluczowe dla zachowania parametrów ochrony.
• Jaki stopień ochrony ma to urządzenie? Rozłącznik posiada stopień ochrony IP40, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm i brak ochrony przed wilgocią. Po zainstalowaniu w obudowie rozdzielnicy należy uwzględnić jej szczelność.
• Czy można zamontować rozłącznik na zwykłej szynie TH35? Tak, urządzenie jest przystosowane do montażu na standardowej szynie montażowej (DIN TH35). Producent zaleca również możliwość mocowania na płycie lub w systemie szyn zbiorczych 8US w zależności od potrzeb instalacyjnych.
