Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH3, 630 A, SENTRON | 3NP1163-1DA12 Siemens

Alternatywny kod produktu: 3NP11631DA12

Opis i Kluczowe Cechy

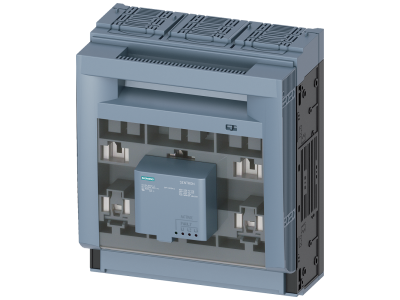

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1163-1DA12 to trójbiegunowe urządzenie zabezpieczające przeznaczone dla wkładek bezpiecznikowych wielkości NH3, o prądzie znamionowym 630 A. Charakteryzuje się modułową budową i udoskonaloną ochroną personelu oraz instalacji. Dzięki przemyślanej konstrukcji zapewnia bezpieczną eksploatację w wymagających aplikacjach przemysłowych i infrastrukturalnych.

• Prąd znamionowy 630 A: Pozwala na zabezpieczenie obwodów o dużym obciążeniu, skutecznie chroniąc urządzenia przed skutkami przeciążeń i zwarć.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i eksploatacji, nawet przy dostępie od tyłu systemu szyn zbiorczych.
• Duże okienka kontrolne: Umożliwiają szybką i łatwą wizualną ocenę stanu zainstalowanych bezpieczników bez potrzeby otwierania obudowy.
• Modułowa budowa i elastyczność montażu: Urządzenie można mocować na dnie, szynie montażowej lub w systemie szyn zbiorczych Siemens 8US, a także łatwo przebudować na wyjście kabli górą lub dołem.
• Funkcja elektronicznej kontroli bezpieczników z monitoringiem sieci: Umożliwia zdalne monitorowanie stanu bezpieczników i parametrów sieci, co zwiększa poziom automatyzacji i bezpieczeństwa instalacji.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1163-1DA12 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami oraz standardami DIN. Posiada deklarację zgodności CE, potwierdzającą spełnienie wymogów bezpieczeństwa i jakości.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz infrastrukturalnych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem. Sprawdza się w obwodach o dużym prądzie znamionowym, zapewniając bezpieczne odłączanie napięcia i izolację.

• Zabezpieczenie głównych szyn zasilających w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Ochrona linii kablowych i odbiorników o wysokim poborze mocy, np. w maszynach produkcyjnych lub stacjach transformatorowych.
• Stosowany jako rozłącznik główny w instalacjach o znacznym obciążeniu, umożliwiający bezpieczną pracę serwisową.
• Element systemów monitorowania sieci i zdalnego odłączania dzięki opcjonalnej kontroli bezpieczników.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika izolacyjnego bezpiecznikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w systemie szyn zbiorczych Siemens 8US. Momenty dokręcania połączeń śrubowych należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 630 A. Zaleca się stosowanie plombowania oraz zamknięcia w celu uniemożliwienia nieautoryzowanego dostępu.

FAQ

• Jakie bezpieczniki można stosować w tym rozłączniku? Model 3NP1163-1DA12 przeznaczony jest dla wkładek bezpiecznikowych wielkości NH3 o prądzie do 630 A. Należy stosować wkładki zgodne z normą DIN 43620.
• Czy rozłącznik można zablokować w pozycji wyłączonej? Tak, urządzenie wyposażone jest w możliwość zamknięcia i zaplombowania, co uniemożliwia przypadkowe załączenie oraz dostęp osób nieupoważnionych.
• Jaki jest stopień ochrony tego modelu? Producent przewiduje dla całej serii 3NP1 stopień ochrony do IP40 w zależności od konfiguracji. W standardowym wykonaniu montowanym w rozdzielnicy urządzenie ma zazwyczaj IP20.
