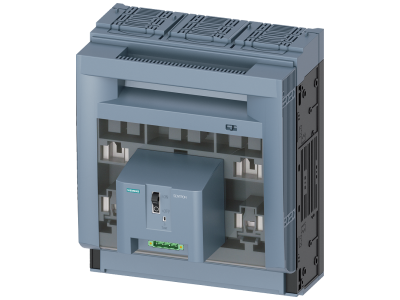

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH3, 630 A, SENTRON | 3NP1163-1DA11 Siemens

Alternatywny kod produktu: 3NP11631DA11

Opis i Kluczowe Cechy

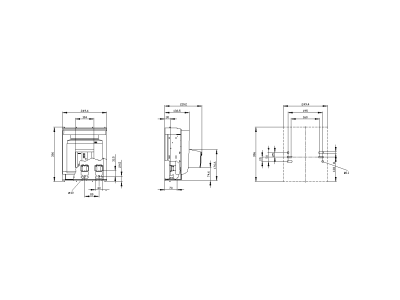

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1163-1DA11 to trzybiegunowa aparatura (3-bieg.) przystosowana do wkładek bezpiecznikowych wielkości NH3 i prądu znamionowego 630 A. Zapewnia bezpieczne odłączanie obwodów oraz skuteczną ochronę przed przeciążeniem i zwarciem. Szerokość modułu wynosi 200 mm (standardowy podział na 4 moduły po 50 mm), co ułatwia zabudowę w rozdzielnicach i szafach sterowniczych. Dzięki zastosowaniu ochrony reach-round oraz okienek kontrolnych użytkownik zyskuje wysoki poziom bezpieczeństwa i wygodę podczas eksploatacji.

• Prąd znamionowy 630 A (NH3): Odporny na duże obciążenia, umożliwia zabezpieczenie głównych linii zasilających oraz odbiorników o wysokiej mocy bez ryzyka przegrzania styków.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd, nawet przy dostępie od tyłu – zwiększa bezpieczeństwo personelu podczas montażu i konserwacji.
• Duże okienka kontrolne: Umożliwiają szybką wizualną ocenę stanu bezpieczników bez konieczności otwierania obudowy, skracając czas przeglądów.
• Modułowa budowa i wszechstronność montażu: Możliwość mocowania na szynie montażowej (TH35/DIN), na dnie szafy oraz w systemie szyn zbiorczych Siemens 8US – elastyczne dopasowanie do istniejącej infrastruktury.
• Możliwość przebudowy na wyjście kabli górą/dołem: Ułatwia prowadzenie przewodów w zależności od konfiguracji rozdzielnicy, redukując konieczność stosowania dodatkowych przejść.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1 spełnia wymagania obowiązujących norm międzynarodowych i europejskich. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w sieciach zasilających przemysłowych i infrastrukturalnych.

Zastosowanie

Rozłącznik bezpiecznikowy 3NP1163-1DA11 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia oraz niezawodne zabezpieczenie przed skutkami przeciążeń i zwarć. Sprawdza się szczególnie w obwodach głównych rozdzielnic oraz w instalacach o wysokim prądzie znamionowym.

• Zabezpieczenie głównych linii zasilających w zakładach przemysłowych – ochrona kabli, szyn zbiorczych i transformatorów.
• Odłączanie izolacyjne w rozdzielnicach głównych i podrozdzielniach – bezpieczne odcięcie napięcia podczas prac serwisowych.
• Ochrona odbiorników o dużej mocy (piece, silniki, maszyny) przed zwarciem i przeciążeniem w systemach sterowania i automatyki budynkowej.
• Wykorzystanie w infrastrukturze energetycznej, np. w stacjach transformatorowych i szafach zasilających centra danych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie montażowej TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą dołączonych uchwytów. Przekrój przewodów należy dobrać do prądu znamionowego 630 A zgodnie z obowiązującymi normami (np. PN-HD 60364). Przyłącze wykonać zgodnie z dokumentacją producenta – moment dokręcania śrub określony w instrukcji. Aby zapewnić ochronę personelu, przed pierwszym uruchomieniem sprawdzić poprawność osłon i blokad.

FAQ

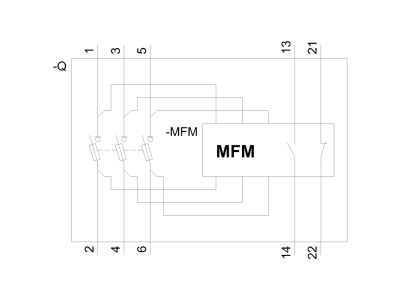

• Czy rozłącznik posiada funkcję sygnalizacji przepalenia bezpiecznika? Tak, dostępna jest opcjonalna elektroniczna kontrola bezpieczników z monitoringiem sieci – pozwala na zdalne rozpoznanie stanu wkładek bez konieczności otwierania obudowy.
• Jaki jest stopień ochrony rozłącznika? Produkt oferowany jest z stopniem ochrony do IP40, co oznacza ochronę przed dostępem narzędzi i drutów oraz przed ciałami stałymi o średnicy powyżej 1 mm. Dokładna wartość zależy od konfiguracji i zastosowanych osłon.
• Czy można zaplombować lub zamknąć rozłącznik na kłódkę? Tak, obudowa przystosowana jest do zamknięcia i zaplombowania, co uniemożliwia przypadkowe lub nieautoryzowane włączenie i zapewnia bezpieczeństwo podczas prac konserwacyjnych.
