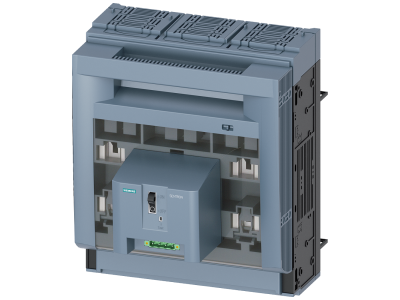

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH3, 630 A, SENTRON | 3NP1163-1BC21 Siemens

Alternatywny kod produktu: 3NP11631BC21

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1 o symbolu 3NP1163-1BC21 przeznaczony jest do odłączania i zabezpieczania obwodów w instalacjach przemysłowych i infrastrukturalnych. Urządzenie w wielkości NH3 o prądzie znamionowym 630 A wyposażono w ochronę reach-round i przed dotykiem oraz duże okienka kontrolne, co zwiększa bezpieczeństwo personelu i ułatwia kontrolę stanu bezpieczników. Modułowa budowa oraz możliwość montażu na szynie TH35, dnie rozdzielnicy lub w systemie szyn zbiorczych 8US zapewniają elastyczność aranżacji rozdzielnicy.

• Prąd znamionowy 630 A: umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu, zapewniając pewną izolację i ochronę przed przeciążeniem.
• Ochrona reach-round i przed dotykiem: zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i eksploatacji, zwiększając poziom bezpieczeństwa personelu.
• Duże okienka kontrolne: pozwalają na szybką wizualną ocenę stanu bezpieczników bez konieczności otwierania obudowy, co skraca czas przeglądów.
• Modułowa budowa i elastyczny montaż: rozłącznik można mocować na szynie TH35, dnie szafy lub w systemie szyn zbiorczych Siemens 8US, co ułatwia integrację z istniejącą rozdzielnicą.
• Stopień ochrony do IP40: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, zwiększając niezawodność i trwałość urządzenia w warunkach przemysłowych.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy 3NP1 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE, co gwarantuje zgodność z dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie dedykowane do odłączania i zabezpieczania obwodów w rozdzielnicach głównych, szafach sterowniczych oraz systemach szyn zbiorczych w przemyśle i infrastrukturze.

• Sterowanie i zabezpieczenie odbiorników o dużym poborze mocy w rozdzielnicach głównych.
• Bezpieczne odłączanie obwodów w szafach sterowniczych podczas prac konserwacyjnych.
• Stosowanie w systemach szyn zbiorczych w zakładach produkcyjnych, centrach danych i obiektach użyteczności publicznej.
• Zabezpieczenie linii zasilających przed przeciążeniem i zwarciem z możliwością wizualnej kontroli bezpieczników.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN), bezpośrednio na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 630 A.

FAQ

• Czy rozłącznik można zaplombować? Tak, konstrukcja urządzenia umożliwia zamknięcie i zaplombowanie, co zabezpiecza przed nieautoryzowanym dostępem i przypadkowym załączeniem.
• Jak sprawdzić stan bezpieczników? Dzięki dużym okienkom kontrolnym stan bezpieczników można łatwo ocenić wzrokowo bez konieczności otwierania obudowy – przekładki bezpieczników są widoczne w każdych warunkach oświetleniowych.
• Jaki stopień ochrony posiada rozłącznik? Zgodnie z danymi producenta urządzenie oferuje stopień ochrony do IP40, chroniąc przed wnikaniem ciał stałych większych niż 1 mm i zapewniając odpowiednią szczelność w typowych warunkach przemysłowych.
