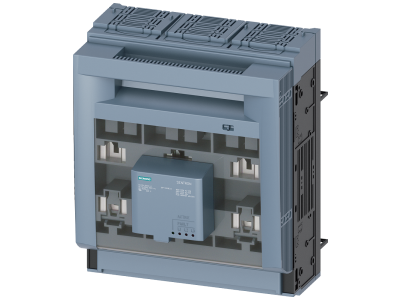

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH3, 630 A, SENTRON | 3NP1163-1BC12 Siemens

Alternatywny kod produktu: 3NP11631BC12

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON z serii 3NP1, model 3NP1163-1BC12, przeznaczony do wkładek bezpiecznikowych NH3 o prądzie znamionowym 630 A. Trzybiegunowa konstrukcja zapewnia niezawodną izolację galwaniczną obwodów w instalacjach przemysłowych i infrastrukturalnych. Dzięki udoskonalonej ochronie reach-round i przed dotykiem minimalizuje ryzyko przypadkowego kontaktu z częściami przewodzącymi podczas montażu, nawet przy dostępie od tyłu systemów szyn zbiorczych.

• Prąd znamionowy 630 A, wkładki NH3: wysoka zdolność przewodzenia prądu obciążenia zapewnia bezpieczną pracę w instalacjach o dużym zapotrzebowaniu energetycznym bez ryzyka przegrzania styków.
• Ochrona reach-round i przed dotykiem: konstrukcja uniemożliwia przypadkowe dotknięcie części pod napięciem podczas prac montażowych i eksploatacyjnych, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: umożliwiają szybką wizualną ocenę stanu wkładek bezpiecznikowych bez konieczności otwierania obudowy.
• Stopień ochrony do IP40: skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiednia do typowych warunków w rozdzielnicach przemysłowych.
• Modułowa budowa i elastyczne mocowanie: możliwość montażu na dnie, szynie montażowej oraz w systemie szyn zbiorczych Siemens 8US, co ułatwia integrację w różnych konfiguracjach rozdzielnic.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1 spełnia wymagania norm europejskich i standardów DIN. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik 3NP1163-1BC12 został zaprojektowany do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w sieciach nn. Znajduje zastosowanie w rozdzielnicach głównych i przemysłowych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo.

• Ochrona głównych linii zasilających w halach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Bezpiecznikowe odłączanie odbiorników o dużym poborze prądu, takich jak maszyny, piece czy sprężarki.
• Stosowanie w systemach szyn zbiorczych jako zabezpieczenie przed zwarciem przy dystrybucji energii.
• Element rozłączników bezpiecznikowych w stacjach transformatorowych i rozdzielnicach nn.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub bezpośrednio na systemie szyn zbiorczych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i warunkami instalacyjnymi. Momenty dokręcania śrub przyłączy – według dokumentacji technicznej producenta.

FAQ

• Czy rozłącznik posiada ochronę przed przypadkowym dotknięciem od tyłu? Tak, seria 3NP1 wyposażona jest w ochronę reach-round, która zapobiega kontaktowi z częściami przewodzącymi prąd nawet podczas dostępu od tyłu systemów szyn zbiorczych.
• Jaki stopień ochrony ma ten model? Rozłącznik oferuje stopień ochrony do IP40, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm (np. narzędzia, przewody). Dokładna wartość zależy od zastosowanej obudowy.
• Jakie wkładki bezpiecznikowe mogę stosować? Model 3NP1163-1BC12 jest przystosowany do wkładek bezpiecznikowych wielkości NH3 o prądzie do 630 A. Należy używać wyłącznie bezpieczników zgodnych z danymi znamionowymi urządzenia.
