Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH2, 400 A, SENTRON | 3NP1153-1DA22 Siemens

Alternatywny kod produktu: 3NP11531DA22

Opis i Kluczowe Cechy

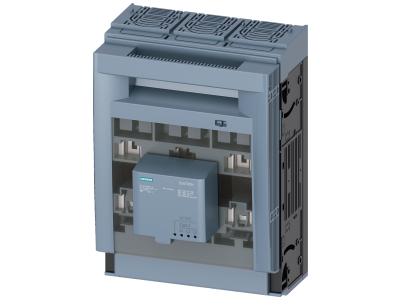

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1, symbol 3NP1153-1DA22, to trzybiegunowe urządzenie przystosowane do wkładek bezpiecznikowych wielkości NH2 o prądzie znamionowym 400 A. Zapewnia niezawodną ochronę przed przeciążeniem i zwarciem w obwodach przemysłowych i infrastrukturalnych. Dzięki modułowej budowie i kompletnemu wyposażeniu oferuje maksymalną elastyczność montażu i rozbudowy.

• Prąd znamionowy 400 A (NH2): Bezpieczna praca w obwodach o dużym obciążeniu – bez ryzyka przegrzania styków przy prądach rzędu 400 A, co potwierdza zastosowanie w wymagających instalacjach.
• Ochrona reach‑round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd nawet podczas montażu od tyłu – kluczowe dla bezpieczeństwa personelu SEP.
• Duże okienka kontrolne: Umożliwiają szybką wizualną ocenę stanu bezpieczników bez konieczności otwierania obudowy – oszczędność czasu przy przeglądach.
• Funkcja elektronicznej kontroli bezpieczników z monitoringiem sieci: Opcjonalnie umożliwia zdalne monitorowanie stanu wkładek i parametrów sieci – zwiększa niezawodność i ułatwia diagnostykę.
• Elastyczne opcje montażu: Możliwość mocowania na dnie, szynie montażowej oraz w systemie szyn zbiorczych Siemens 8US – dostosowanie do istniejącej infrastruktury rozdzielnicy.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1 jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Konstrukcja spełnia wymagania standardów DIN dla aparatury modułowej w przemyśle i infrastrukturze.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona obwodów przed skutkami zwarć i przeciążeń, a także funkcja rozłącznika izolacyjnego. Idealnie sprawdza się w obiektach przemysłowych, elektrowniach, stacjach transformatorowych i rozdzielnicach głównych.

• Ochrona linii kablowych i szyn zbiorczych przed przeciążeniem i zwarciem w szafach rozdzielczych przemysłu ciężkiego.
• Rozłączanie izolacyjne w obwodach głównego zasilania maszyn i urządzeń – gwarantuje bezpieczne odcięcie napięcia podczas prac serwisowych.
• W systemach z bezpiecznikami NH2 jako element zabezpieczający przed zwarciem w instalacjach o prądzie do 400 A.
• W automatyce budynkowej i infrastrukturze krytycznej (np. centra danych) – jako główny punkt odłączenia zasilania z możliwością monitorowania.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na dnie rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. W przypadku montażu w systemie szyn zbiorczych 8US stosuj się do instrukcji Siemens.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tego rozłącznika? Rozłącznik jest przystosowany do wkładek bezpiecznikowych wielkości NH2 (3‑biegunowy, 400 A). Stosuj wyłącznie wkładki zgodne z normą DIN 43620.
• Czy rozłącznik można zaplombować lub zamknąć na kłódkę? Tak, konstrukcja przewiduje możliwość zamknięcia i zaplombowania w pozycji wyłączonej, co gwarantuje ochronę przed nieuprawnionym załączeniem.
• Czy istnieje możliwość sygnalizacji stanu bezpiecznika lub sterowania zdalnego? Tak, opcjonalnie dostępna jest funkcja elektronicznej kontroli bezpieczników z monitoringiem sieci oraz wyjście łącznika pomocniczego z regulowanym punktem czasu (synchroniczne lub wyprzedzające).
