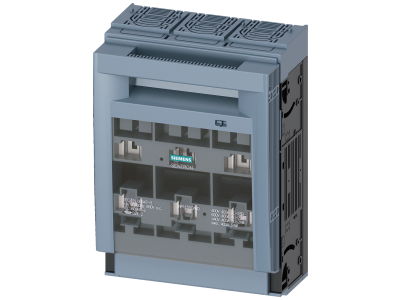

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH2, 400 A, SENTRON | 3NP1153-1DA20 Siemens

Alternatywny kod produktu: 3NP11531DA20

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1153-1DA20 to trzybiegunowe urządzenie przeznaczone do wkładek bezpiecznikowych wielkości NH2 o prądzie znamionowym 400 A. Zapewnia niezawodną ochronę instalacji i urządzeń przed przeciążeniem oraz zwarciem, a dzięki modułowej budowie oferuje elastyczność montażu w różnych konfiguracjach. Konstrukcja uwzględnia nowoczesne rozwiązania ochrony personelu, co czyni go bezpiecznym wyborem do zastosowań przemysłowych i infrastrukturalnych.

• Prąd znamionowy 400 A (NH2): Umożliwia zabezpieczenie obwodów o dużym obciążeniu, skutecznie chroniąc przed przeciążeniem i zwarciem bez ryzyka przegrzania styków.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i eksploatacji, nawet przy dostępie od tyłu – podnosi bezpieczeństwo personelu.
• Duże okienka kontrolne: Umożliwiają szybkie i bezbłędne rozpoznanie stanu bezpieczników (przepalony/sprawny) bez demontażu osłon.
• Modułowa budowa i wszechstronny montaż: Przystosowany do mocowania na szynie montażowej, na dnie obudowy oraz w systemie szyn zbiorczych Siemens 8US – łatwa integracja w istniejących rozdzielnicach.
• Możliwość zamknięcia i zaplombowania: Zabezpiecza przed nieuprawnionym dostępem i przypadkowym załączeniem, co jest istotne w strefach o podwyższonych wymaganiach bezpieczeństwa.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1153-1DA20 został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Gwarantuje to spełnienie wymogów bezpieczeństwa i jakości stawianych aparaturze łączeniowej w przemyśle i infrastrukturze.

Zastosowanie

Urządzenie przeznaczone jest do bezpiecznego odłączania i zabezpieczania obwodów w systemach energetycznych, szczególnie w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w następujących scenariuszach:

• Zabezpieczenie przeciążeniowe i zwarciowe linii kablowych, szyn zbiorczych oraz odbiorników przemysłowych (silniki, transformatory, piece).
• Główne wyłączniki izolacyjne w rozdzielnicach przemysłowych i komercyjnych budynków.
• Rozłączniki bezpiecznikowe w systemach szyn zbiorczych 8US, umożliwiające szybką wymianę wkładek bez demontażu całej aparatury.
• Instalacje o podwyższonych wymaganiach dotyczących bezpieczeństwa personelu, np. w przemyśle chemicznym, energetycznym czy infrastrukturalnym.

Wskazówki Montażowe

Montaż rozłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) 35 mm, na płycie montażowej lub w systemie szyn zbiorczych 8US (zgodnie z instrukcją producenta). Przed montażem należy sprawdzić przekrój przewodów – dobrany do prądu 400 A oraz warunków środowiskowych. Momenty dokręcania połączeń śrubowych muszą być zgodne z dokumentacją techniczną Siemens. Należy zachować odstępy izolacyjne i zapewnić odpowiednią wentylację, jeśli rozłącznik zabudowany jest w szczelnej rozdzielnicy.

FAQ

• Czy rozłącznik posiada wbudowany łącznik pomocniczy? W standardowej wersji (3NP1153-1DA20) łącznik pomocniczy nie jest fabrycznie montowany, ale konstrukcja umożliwia łatwy montaż dedykowanego modułu łącznika pomocniczego z regulacją czasową (synchroniczne lub wyprzedzające sygnalizowanie stanu bezpiecznika).
• Jaki jest stopień ochrony tego modelu? W katalogu ogólnym seria 3NP1 przewiduje stopień ochrony do IP40 w zależności od konfiguracji i osłon. Dokładny stopień ochrony konkretnego egzemplarza należy sprawdzić w dokumentacji dołączonej do produktu, jednak standardowo w rozdzielnicy przyjmuje się IP20 dla części aparatury modułowej.
• Czy można zamknąć lub zaplombować pokrętło rozłącznika? Tak, pokrętło wyposażone jest w mechanizm umożliwiający założenie kłódki lub plomby w pozycji wyłączonej, co uniemożliwia nieuprawnione załączenie.
