Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH2, 400 A, SENTRON | 3NP1153-1BC23 Siemens

Alternatywny kod produktu: 3NP11531BC23

Opis i Kluczowe Cechy

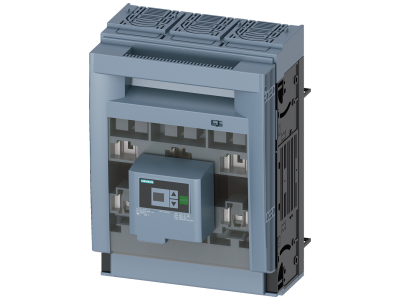

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1 (symbol 3NP1153-1BC23) to trójbiegunowe urządzenie o prądzie znamionowym 400 A dla wkładek bezpiecznikowych wielkości NH2. Zaprojektowany z myślą o bezpiecznej izolacji obwodów oraz ochronie urządzeń w przemyśle i infrastrukturze przed skutkami przeciążeń i zwarć. Jego modułowa konstrukcja umożliwia elastyczne dopasowanie do rozdzielnic oraz systemów szyn zbiorczych.

• Prąd znamionowy 400 A, wkładki NH2: gwarantuje pewną ochronę odbiorników o dużym poborze mocy oraz bezpieczne odłączanie napięcia w obwodach przemysłowych.
• Ochrona reach-round i przed dotykiem: uniemożliwia przypadkowe dotknięcie części przewodzących prąd podczas montażu i eksploatacji, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: umożliwiają szybką wizualną ocenę stanu bezpieczników bez otwierania obudowy – oszczędność czasu podczas przeglądów.
• Możliwość montażu na szynie montażowej, dnie obudowy lub w systemie szyn zbiorczych Siemens 8US: zapewnia uniwersalność instalacyjną – jeden rozłącznik dostosujesz do różnych typów rozdzielnic.
• Elastyczne wyjście kabli (góra/dół) oraz możliwość zaplombowania/zablokowania: ułatwia prowadzenie instalacji i zabezpiecza przed nieautoryzowanym przełączeniem.

Zgodność z Normami

Rozłącznik Siemens SENTRON 3NP1 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Został zaprojektowany zgodnie z ogólnymi standardami dla łączników izolacyjnych bezpiecznikowych, co potwierdza jego niezawodność w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 przeznaczony jest do bezpiecznego odłączania i zabezpieczania obwodów w instalacach przemysłowych, budynkach użyteczności publicznej oraz infrastrukturze energetycznej. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka niezawodność i ochrona personelu.

• Główne zabezpieczenie przed przeciążeniem i zwarciem w rozdzielnicach głównych i podrozdzielnicach.
• Odłączanie obwodów silników, transformatorów i innych odbiorników o dużym prądzie podczas prac konserwacyjnych.
• Stosowanie w systemach dystrybucji energii w halach produkcyjnych, centrach danych i budynkach komercyjnych.
• Jako element rozdzielnic szafkowych z systemem szyn zbiorczych 8US.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przystosowane jest do mocowania na szynie TH35 (DIN), dnie obudowy lub w systemie szyn zbiorczych Siemens 8US. Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami oraz maksymalnym prądem obciążenia. Wszelkie połączenia dokręcać zalecanym momentem obrotowym podanym w dokumentacji technicznej producenta.

FAQ

• Czy rozłącznik jest wyposażony w podświetlenie / diodę sygnalizacyjną? W standardowym wykonaniu rozłącznik 3NP1153-1BC23 nie posiada podświetlenia. Do sygnalizacji stanu bezpieczników służą duże okienka kontrolne. Ewentualną sygnalizację zdalną można zrealizować poprzez opcjonalne łączniki pomocnicze.
• Jaki stopień ochrony ma ten rozłącznik? Dla tej serii producent deklaruje stopień ochrony do IP40 w zależności od konfiguracji i sposobu instalacji.
• Jaki typ styku zastosowano – czy rozłącznik działa jako łącznik izolacyjny? Tak, rozłącznik pełni funkcję łącznika izolacyjnego – jego styki rozłączają obwód w sposób bezpieczny, zapewniając widoczną przerwę izolacyjną zgodnie z wymaganiami dla rozłączników bezpiecznikowych.
