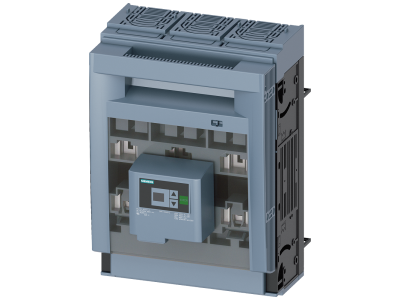

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH2, 400 A, SENTRON | 3NP1153-1BC13 Siemens

Alternatywny kod produktu: 3NP11531BC13

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1153-1BC13 to trójbiegunowy aparat o prądzie znamionowym 400 A, przeznaczony do bezpieczników wielkości NH2. Łączy w sobie funkcję rozłącznika izolacyjnego z zabezpieczeniem bezpiecznikowym, zapewniając widoczną przerwę izolacyjną i ochronę przed przeciążeniem oraz zwarciem. Szerokość modułu – zgodnie z danymi producenta – nie jest określona, ale konstrukcja modułowa umożliwia elastyczne wkomponowanie w szafy sterownicze i rozdzielnice. Dzięki wbudowanej ochronie reach-round i przed dotykiem oraz dużym okienkom kontrolnym użytkownik zyskuje wysoki poziom bezpieczeństwa i wygodę użytkowania.

• Prąd znamionowy 400 A: umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas normalnej pracy i zwarć.
• Ochrona reach-round i przed dotykiem: zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i obsługi, szczególnie przy dostępie od tyłu systemu szyn zbiorczych.
• Duże okienka kontrolne: pozwalają na szybką i bezdotykową wizualną ocenę stanu bezpieczników, co skraca czas przeglądów i zwiększa bezpieczeństwo.
• Modułowa budowa i kompletne wyposażenie: umożliwia łatwą konfigurację oraz szybką przebudowę na wyjście kabli górą/dołem, zwiększając elastyczność zabudowy.
• Możliwość zamknięcia i zaplombowania: zabezpiecza przed nieautoryzowanym dostępem i manipulacją, spełniając wymogi ochrony przed przypadkowym załączeniem.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1153-1BC13 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada deklarację zgodności CE, co potwierdza spełnienie wymogów bezpieczeństwa elektrycznego i mechanicznego. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z przeznaczeniem określonym przez producenta.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy SENTRON 3NP1 znajduje zastosowanie w przemyśle, infrastrukturze oraz budownictwie, gdzie wymagana jest niezawodna ochrona odbiorników i bezpieczna separacja obwodów. Dzięki wysokiemu prądowi znamionowemu i możliwości pracy z bezpiecznikami NH2 sprawdza się w głównych rozdzielnicach, szafach sterowniczych i systemach szyn zbiorczych.

• Zabezpieczanie przeciążeniowe i zwarciowe linii zasilających oraz odbiorników przemysłowych (np. silniki, piece, prasy).
• Rozłączanie obwodów w celach serwisowych z widoczną przerwą izolacyjną – bezpieczeństwo personelu przy pracach konserwacyjnych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach w budynkach użyteczności publicznej, halach produkcyjnych i magazynach.
• Praca w systemach szyn zbiorczych Siemens 8US, z możliwością mocowania na dnie, szynie montażowej TH35 lub bezpośrednio na szynie zbiorczej.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) lub w systemie szyn zbiorczych Siemens 8US. Należy stosować moment dokręcania śrub przyłączeniowych zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 400 A oraz warunków zwarciowych w danej instalacji. Przed pierwszym załączeniem sprawdzić poprawność montażu i stan bezpieczników.

FAQ

• Czy rozłącznik posiada podświetlenie LED stanu bezpieczników? Produkt nie posiada funkcji podświetlenia. Stan bezpieczników można ocenić wizualnie przez duże okienka kontrolne, co zapewnia szybką kontrolę bez potrzeby stosowania dodatkowego oświetlenia.
• Jaki jest stopień ochrony IP tego rozłącznika? Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1153-1BC13 osiąga stopień ochrony do IP40 w zależności od konfiguracji i sposobu zabudowy. Oznacza to ochronę przed dostępem do części niebezpiecznych ciałem stałym o średnicy >1 mm oraz przed bryzgami wody.
• W jakim trybie pracy działa styk rozłącznika? Styk rozłącznika izolacyjnego działa w trybie pracy ręcznej – przełączanie odbywa się za pomocą dźwigni, a widoczna przerwa izolacyjna zapewnia bezpieczną separację obwodu. Urządzenie nie jest przystosowane do częstego łączenia pod obciążeniem – służy głównie jako środek odłączania i zabezpieczenia.
