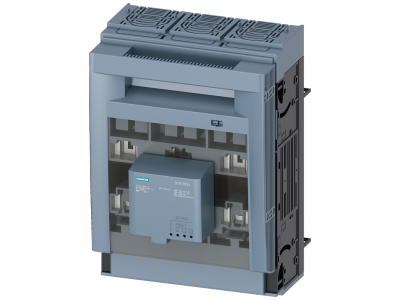

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH2, 400 A, SENTRON | 3NP1153-1BC12 Siemens

Alternatywny kod produktu: 3NP11531BC12

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1153-1BC12 to trzybiegowe urządzenie (3‑bieg.) przeznaczone do wkładek bezpiecznikowych wielkości NH2 o prądzie znamionowym 400 A. Łączy niezawodne odłączanie obwodów z wysoką ochroną przeciążeniową i zwarciową, co czyni go podstawowym elementem zabezpieczeń w instalacjach przemysłowych. Dzięki modułowej konstrukcji i zintegrowanym rozwiązaniom bezpieczeństwa zapewnia komfortową i pewną eksploatację.

• Prąd znamionowy 400 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, skutecznie chroniąc przed przeciążeniem i zwarciem.
• Wkładki bezpiecznikowe NH2: Umożliwiają stosowanie standardowych wkładek o wysokiej zdolności zwarciowej, łatwych do wymiany i powszechnie dostępnych.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących podczas montażu i obsługi, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: Pozwalają na szybką wizualną ocenę stanu bezpieczników bez konieczności otwierania obudowy.
• Możliwość zaplombowania i zamknięcia: Uniemożliwia nieautoryzowany dostęp i manipulację ustawieniami rozłącznika.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy 3NP1153-1BC12 został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich i posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Urządzenie przeznaczone jest do odłączania i zabezpieczania obwodów w rozdzielnicach przemysłowych, maszynach oraz instalacjach infrastrukturalnych. Sprawdza się tam, gdzie wymagana jest pewna izolacja i ochrona przed skutkami przetężeń.

• Główne zabezpieczenie przeciążeniowe i zwarciowe w instalacach przemysłowych i komercyjnych.
• Odłączanie i izolacja obwodów podczas prac konserwacyjnych i serwisowych.
• Zabezpieczenie linii kablowych, silników oraz transformatorów.
• Montaż w systemach szyn zbiorczych Siemens 8US, na płycie montażowej lub szynie DIN.

Wskazówki Montażowe

Montaż i konserwacja mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuj na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów dobieraj zgodnie z dokumentacją techniczną producenta – wartości te różnią się w zależności od konfiguracji. Stosuj wyłącznie wkładki bezpiecznikowe o parametrach zgodnych z oznaczeniem urządzenia (NH2, 400 A). Po zakończeniu montażu sprawdź poprawność połączeń i działanie mechanizmu rozłącznika.

FAQ

• Jakie wkładki bezpiecznikowe są dedykowane do tego rozłącznika? Model 3NP1153-1BC12 jest przystosowany do wkładek bezpiecznikowych wielkości NH2 o prądzie do 400 A. Należy stosować bezpieczniki o odpowiednich charakterystykach (np. gG, aM) zgodnie z wymaganiami chronionego obwodu.
• Czy rozłącznik posiada wbudowany styk pomocniczy? W podstawowej wersji nie ma zintegrowanego styku pomocniczego. Istnieje jednak możliwość dołożenia modułu łącznika pomocniczego z regulowanym punktem czasowym (synchronicznym lub wyprzedzającym) – dostępny jako opcjonalne akcesorium.
• Jaki jest stopień ochrony IP tego rozłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Seria 3NP1 może osiągać stopień ochrony do IP40 w zależności od konfiguracji obudowy i osprzętu. Zalecamy sprawdzenie dokumentacji technicznej dla konkretnego zestawu montażowego.
