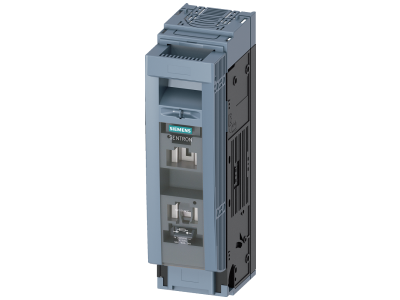

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 1-bieg., NH2, 400 A, SENTRON | 3NP1151-1DA20 Siemens

Alternatywny kod produktu: 3NP11511DA20

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy 3NP1 (symbol 3NP1151-1DA20) w wersji 1-biegowej, o prądzie znamionowym 400 A, z techniką przyłączeniową NH2 to kluczowy element ochrony instalacji przemysłowych i infrastruktury. Modułowa budowa zapewnia maksymalną elastyczność montażu na dnie szafy, szynie montażowej lub w systemie szyn zbiorczych. Wbudowana ochrona reach-round (przed dotknięciem części przewodzących) oraz duże okienka kontrolne ułatwiają bezpieczny montaż systemów szynowych i szybką weryfikację stanu bezpieczników.

• Prąd znamionowy 400 A: Zapewnia niezawodną ochronę obwodów o średnim i dużym obciążeniu prądowym, stosowany w instalacjach przemysłowych i energetycznych.
• Modułowa budowa: Umożliwia elastyczny montaż w różnych konfiguracjach – na dnie szafy, szynie montażowej lub w systemie szyn zbiorczych 8US.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu zetknięciu z częściami pod napięciem podczas montażu, nawet od strony tylnej, co zwiększa bezpieczeństwo personelu.
• Okienka kontrolne do weryfikacji stanu bezpieczników: Szybka identyfikacja zainstalowanych bezpieczników bez konieczności demontażu osłon.
• Możliwość plombowania i blokady w położeniu rozłączonym: Zapewnia ochronę przed przypadkowym załączeniem i ułatwia prace konserwacyjne.

Zgodność z Normami

Rozłącznik izolacyjny 3NP1 spełnia wymagania norm europejskich i międzynarodowych dotyczących bezpieczeństwa elektrycznego, w tym normy IEC 60947-1 i IEC 60947-3. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny 3NP1 3NP1151-1DA20 znajduje zastosowanie w instalacjach przemysłowych, energetycznych i infrastrukturalnych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami oraz bezpieczny dostęp do elementów instalacji.

• Ochrona rozdzielnic niskiego napięcia w zakładach przemysłowych (huty, fabryki, zakłady chemiczne).
• Zastosowanie w systemach szyn zbiorczych 8US do elastycznego montażu aparatury w szafach sterowniczych.
• Stosowanie w stacjach transformatorowych i obiektach energetycznych jako element separacji obwodów.
• Wyposażenie tablic rozdzielczych w budynkach użyteczności publicznej i obiektach komercyjnych (szpitale, biurowce, centra handlowe).

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy sprawdzić zgodność prądu znamionowego rozłącznika z obciążeniem instalacji oraz upewnić się, że system szyn zbiorczych lub szyna montażowa są odpowiednio przygotowane. Rozłącznik należy umieścić w odpowiednim położeniu (na dnie, szynie lub systemie szynowym), a następnie zamocować i podłączyć przewody zgodnie z dokumentacją techniczną. Po montażu należy przeprowadzić próbę działania i sprawdzić stan plombowania.

FAQ

• Jaki jest stopień ochrony rozłącznika 3NP1? Stopień ochrony IP40 – zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kropli wody padających pod dowolnym kątem.
• Czy rozłącznik można plombować? Tak – posiada specjalne rozwiązania konstrukcyjne umożliwiające plombowanie w położeniu rozłączonym, co zabezpiecza przed przypadkowym załączeniem.
• Jakie bezpieczniki są kompatybilne z tym rozłącznikiem? Rozłącznik 3NP1151-1DA20 przeznaczony jest do stosowania z bezpiecznikami typu NH2 o prądzie znamionowym do 400 A – szczegóły znajdują się w dokumentacji technicznej.
