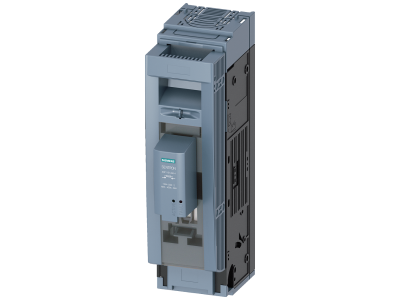

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 1-bieg., NH2, 400 A, SENTRON | 3NP1151-1DA14 Siemens

Alternatywny kod produktu: 3NP11511DA14

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy 3NP1 1-biegunowy (symbol 3NP1151-1DA14) o prądzie znamionowym 400A to kluczowy element w instalacjach przemysłowych i infrastrukturalnych. Zaprojektowany z myślą o maksymalnym bezpieczeństwie obsługi oraz elastyczności montażu. Wbudowana ochrona reach-round i przed dotykiem eliminuje ryzyko przypadkowego kontaktu z częściami przewodzącymi prąd, nawet podczas pracy od strony tylnej. Duże okienka kontrolne ułatwiają szybką weryfikację stanu zainstalowanych bezpieczników.

• Modułowa budowa: Umożliwia elastyczne konfigurowanie układu rozłączników oraz łatwe dostosowanie do zmieniających się wymagań instalacji.
• Ochrona reach-round i przed dotykiem: Zapewnia najwyższy poziom bezpieczeństwa dla personelu podczas montażu i konserwacji, nawet w układach szyn zbiorczych.
• Duże okienka kontrolne: Ułatwiają szybką wizualną kontrolę stanu bezpieczników bez konieczności demontażu osłon.
• Stopień ochrony IP40: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do stosowania w suchych środowiskach przemysłowych.
• Elastyczność montażu: Możliwość mocowania na dnie, szynie montażowej lub w systemie szyn zbiorczych Siemens 8US, a także szybka przebudowa na wyjście kabli górą/dolną.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie ze standardami bezpieczeństwa dla aparatury rozdzielczej w przemyśle, zgodnymi z normami IEC 60947-1 i IEC 60947-3.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, z zachowaniem najwyższych standardów bezpieczeństwa.

• Stacje transformatorowe i rozdzielnie średniego napięcia w przemyśle.
• Infrastruktura energetyczna i budynki komercyjne wymagające niezawodnej ochrony obwodów.
• Systemy szyn zbiorczych w obiektach przemysłowych i centrów danych.
• Instalacje, gdzie wymagana jest elastyczna konfiguracja układu rozłączników z możliwością szybkiej przebudowy.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed instalacją należy sprawdzić zgodność prądu znamionowego z projektem instalacji. Rozłącznik mocować na szynie montażowej lub w systemie szyn zbiorczych, zapewniając odpowiednią wentylację. Po zamontowaniu konieczne jest przeprowadzenie testów funkcjonalnych, w tym sprawdzenie działania ochrony reach-round i stanu styków. Urządzenie powinno być zamykane i plombowane zgodnie z wymaganiami bezpieczeństwa.

FAQ

• Jaki jest maksymalny prąd znamionowy rozłącznika? Maksymalny prąd znamionowy rozłącznika 3NP1151-1DA14 wynosi 400A, co umożliwia stosowanie w średnich i dużych instalacjach przemysłowych.

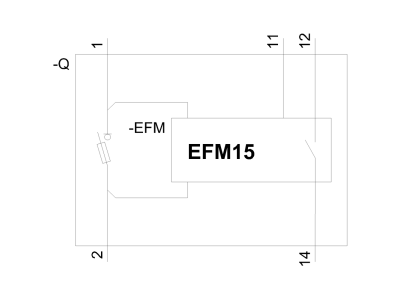

• Czy rozłącznik posiada funkcję kontroli elektronicznej bezpieczników? Tak, rozłączniki z serii 3NP1 wyposażone są w funkcję elektronicznej kontroli stanu bezpieczników, ułatwiając monitoring sieci i szybką identyfikację ewentualnych awarii.
• Jakie są możliwości montażu rozłącznika? Rozłącznik może być montowany na dnie szafy, szynie montażowej lub w systemie szyn zbiorczych Siemens 8US. Ponadto istnieje możliwość szybkiej przebudowy na wyjście kabli górą lub dołem, co zwiększa elastyczność instalacji.
