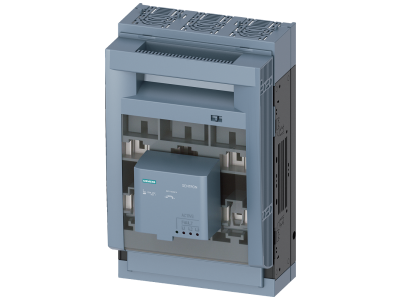

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH1, 250 A, SENTRON | 3NP1143-1DA14 Siemens

Alternatywny kod produktu: 3NP11431DA14

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy 3NP1 o symbolu 3NP1143-1DA14 to trójbiegunowe urządzenie klasy 250 A, zaprojektowane do montażu na szynie zbiorczej w systemie Siemens 8US. Wyposażone w bezpieczniki NH1 stanowi niezawodne rozwiązanie do ochrony instalacji przed zwarciem i przeciążeniem w branży przemysłowej, energetyce oraz infrastrukturze krytycznej. Charakteryzuje się modułową budową, co umożliwia elastyczne dostosowanie układu do potrzeb aplikacji.

• Trójbiegunowa budowa (3-bieg.): Odpowiedni do układów trójfazowych, zapewnia równomierne rozłączanie wszystkich biegunów w celu bezpiecznej obsługi instalacji.
• Prąd znamionowy 250 A: Przeznaczony do obwodów o średnim i dużym obciążeniu, zapewnia stabilną pracę w wymagających warunkach.
• Bezpieczniki NH1: Szybka wymiana wkładek bezpiecznikowych oraz wysoka wytrzymałość zwarciowa – kluczowe w ochronie przeciwpożarowej.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu kontaktowi z częściami przewodzącymi prąd podczas montażu, nawet przy dostępie od tyłu.
• Duże okienka kontrolne: Umożliwiają szybką weryfikację stanu zainstalowanych bezpieczników bez konieczności demontażu osłon.

Zgodność z Normami

Rozłącznik 3NP1 spełnia wymogi norm europejskich i międzynarodowych dotyczących ochrony przeciwporażeniowej, bezpieczeństwa instalacji oraz kompatybilności elektromagnetycznej. Posiada certyfikację CE oraz zgodność z serią Sentron, co gwarantuje wysoki poziom bezpieczeństwa w zastosowaniach przemysłowych.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 przeznaczony jest głównie do ochrony i sterowania obwodami trójfazowymi w środowiskach przemysłowych, energetycznych i infrastrukturalnych.

• Główne rozdzielnice i szafy sterownicze w zakładach przemysłowych – ochrona linii zasilających maszyn i urządzeń.
• Instalacje energetyczne i sieci dystrybucyjne – odłączanie i zabezpieczanie odcinków sieci w przypadku awarii.
• Infrastruktura krytyczna (np. stacje transformatorowe, centrale sterowania) – zapewnienie ciągłości zasilania i bezpieczeństwa personelu.
• Systemy szyn zbiorczych Siemens 8US – elastyczna integracja z istniejącymi układami rozdzielczymi.
• Obwody o dużym zapotrzebowaniu na moc, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta oraz obowiązującymi przepisami bezpieczeństwa. Urządzenie należy montować na uprzednio przygotowanej szynie zbiorczej systemu Siemens 8US, z zachowaniem odpowiednich odstępów separacyjnych. Po zainstalowaniu bezpieczników należy zamknąć i zaplombować pokrywę dostępową. Przed uruchomieniem należy sprawdzić poprawność połączeń i zgodność parametrów z obwodem. Podczas prac obowiązuje bezwzględne odłączenie napięcia w chronionym obwodzie.

FAQ

• Czy rozłącznik 3NP1 może być montowany na szynie TH35? Tak, urządzenie zostało zaprojektowane do montażu na szynie zbiorczej systemu Siemens 8US, która jest kompatybilna z szyną TH35.
• Jakie bezpieczniki NH są kompatybilne z tym rozłącznikiem? Rozłącznik obsługuje bezpieczniki typu NH1 o prądzie znamionowym do 250 A. Należy stosować wkładki zgodne z normą DIN EN 60269-2.
• Czy rozłącznik posiada wskaźnik stanu bezpieczników? Tak, rozłącznik wyposażony jest w duże okienka kontrolne, które umożliwiają wizualną weryfikację zainstalowanych bezpieczników bez konieczności demontażu pokrywy.
