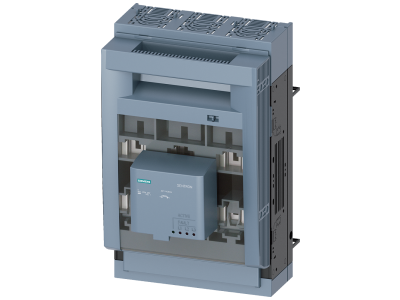

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH1, 250 A, SENTRON | 3NP1143-1BC24 Siemens

Alternatywny kod produktu: 3NP11431BC24

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy 3-biegunowy 3NP1 (symbol 3NP1143-1BC24) o prądzie znamionowym 250 A to kluczowy element zabezpieczający w instalacjach przemysłowych i infrastrukturze. Zaprojektowany w systemie modułowym, przeznaczony do montażu na szynie zbiorczej lub dnie szafy rozdzielczej. Charakteryzuje się wysoką niezawodnością działania i łatwością obsługi dzięki dużym okienkom kontrolnym bezpieczników oraz zabezpieczeniu reach-round zapobiegającemu dotykowi części pod napięciem.

• Prąd znamionowy 250 A: Gwarantuje bezpieczną pracę z odbiornikami o dużym poborze mocy w instalacjach przemysłowych i energetycznych.
• 3-biegunowa konstrukcja: Zapewnia równoczesne izolowanie wszystkich faz, co jest wymagane w instalacjach trójfazowych.
• System modułowy: Umożliwia elastyczne dostosowanie konfiguracji do potrzeb instalacji oraz szybką modernizację lub rozbudowę.
• Zabezpieczenie reach-round i przed dotykiem: Minimalizuje ryzyko porażenia prądem podczas montażu i konserwacji, nawet przy dostępie od tyłu systemu szyn zbiorczych.
• Duże okienka kontrolne bezpieczników: Ułatwiają szybką wizualną kontrolę stanu bezpieczników bez konieczności demontażu osłon.

Zgodność z Normami

Rozłącznik 3NP1 spełnia wymagania norm europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej, w tym normami PN-EN 60947-3 i VDE 0660.

Zastosowanie

Rozłącznik izolacyjny 3NP1 znajduje zastosowanie w instalacjach przemysłowych, energetycznych i infrastrukturalnych, gdzie wymagane jest niezawodne i bezpieczne odłączanie obwodów pod obciążeniem.

• Ochrona linii zasilających i odbiorników w rozdzielnicach przemysłowych.
• Zabezpieczenie obwodów silników, transformatorów i innych dużych odbiorników.
• Stosowanie w systemach szyn zbiorczych Siemens 8US oraz na szynie montażowej TH 35.
• Instalacje elektroenergetyczne w budynkach użyteczności publicznej i obiektach infrastruktury krytycznej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Rozłącznik mocować na szynie zbiorczej lub dnie szafy rozdzielczej, zapewniając odpowiednią wentylację i dostęp do okienek kontrolnych. Po montażu sprawdzić prawidłowość połączeń szynowych i dokręcić śruby z zalecanym momentem obrotowym. Zaleca się plombowanie w położeniu otwartym w miejscach wymagających dodatkowej ochrony przed nieautoryzowanym dostępem.

FAQ

• Czy rozłącznik 3NP1 można stosować w instalacjach zasilanych napięciem stałym? Urządzenie jest przeznaczone do stosowania w instalacjach prądu przemiennego (AC). Do zastosowań DC należy skonsultować się z dokumentacją techniczną lub producentem.
• Jaki jest stopień ochrony IP rozłącznika? Stopień ochrony IP40 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Produkt nie jest przeznaczony do stosowania w warunkach mokrych lub zapylonych.

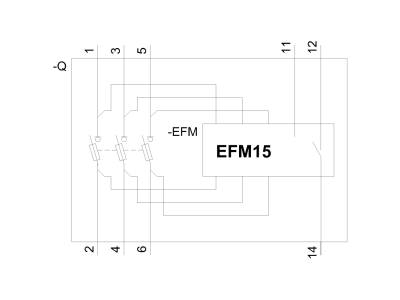

• Czy rozłącznik posiada funkcję monitoringu sieci? Tak, wyposażony jest w funkcję elektronicznej kontroli bezpieczników oraz możliwość monitorowania stanu sieci elektrycznej.
