Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH1, 250 A, SENTRON | 3NP1143-1BC13 Siemens

Alternatywny kod produktu: 3NP11431BC13

Opis i Kluczowe Cechy

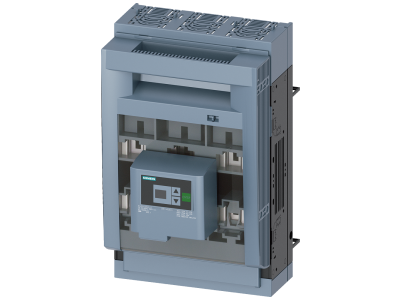

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1143-1BC13 to 3-biegunowe urządzenie przeznaczone do wkładek bezpiecznikowych NH1 o prądzie znamionowym 250 A. Zapewnia skuteczną ochronę urządzeń przemysłowych i infrastruktury przed skutkami przeciążeń oraz zwarć. Modułowa konstrukcja i opcjonalne mocowanie na szynie DIN, dnie obudowy lub w systemie szyn zbiorczych 8US gwarantują elastyczność instalacyjną. Dzięki ochronie reach-round i przed dotykiem użytkownik jest zabezpieczony przed kontaktem z częściami przewodzącymi prąd nawet podczas montażu od tyłu. Duże okienka kontrolne pozwalają na szybką wizualną ocenę stanu bezpieczników.

• Prąd znamionowy 250 A (wkładki NH1): bezpieczna praca w wymagających obwodach przemysłowych bez ryzyka przegrzania styków.
• Ochrona reach-round i przed dotykiem: eliminuje ryzyko przypadkowego dotknięcia części pod napięciem podczas instalacji w systemach szyn zbiorczych.
• Duże okienka kontrolne: ułatwiają szybką kontrolę stanu bezpieczników bez konieczności demontażu osłon.
• Modułowa budowa z możliwością przebudowy wyjścia kabli górą/dołem: dostosowanie do istniejącej infrastruktury kablowej bez dodatkowych modyfikacji.
• Możliwość montażu łącznika pomocniczego z regulowanym punktem czasowym (synchroniczne lub wyprzedzające): sygnalizacja stanu bezpiecznika lub załączanie dodatkowych obwodów z opóźnieniem.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy 3NP1143-1BC13 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Producent gwarantuje spełnienie wymogów dla urządzeń rozłącznikowych stosowanych w instalacjach przemysłowych i infrastrukturalnych. W dokumentacji technicznej znajdują się szczegółowe dane dotyczące klasy izolacji i zdolności łączeniowej.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy SENTRON znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem z dodatkową ochroną bezpiecznikową. Sprawdza się w rozdzielnicach głównych, tablicach rozdzielczych oraz w systemach zasilania maszyn i urządzeń.

• Ochrona głównych linii zasilających w budynkach przemysłowych i użyteczności publicznej.
• Zabezpieczanie obwodów silników, agregatów i urządzeń technologicznych przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach szyn zbiorczych Siemens 8US.
• Stanowienie punktu odłączenia i zabezpieczenia dla instalacji fotowoltaicznych, stacji ładowania i infrastruktury krytycznej.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika izolacyjnego bezpiecznikowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wszystkich biegunów. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN), na dnie obudowy lub w systemie szyn zbiorczych Siemens 8US. Przekrój przewodów należy dobrać zgodnie z normami dla prądu 250 A. Momenty dokręcania zacisków przyłączeniowych muszą być zgodne z dokumentacją techniczną producenta. Po zakończeniu instalacji należy sprawdzić poprawność działania mechanizmu rozłącznego oraz zamknięcia pokrywy.

FAQ

• Jakie bezpieczniki można stosować w rozłączniku 3NP1143-1BC13? Urządzenie jest przystosowane do wkładek bezpiecznikowych wielkości NH1 o prądzie znamionowym do 250 A.
• Czy rozłącznik umożliwia montaż łącznika pomocniczego? Tak, istnieje możliwość zamontowania łącznika pomocniczego z regulacją punktu czasowego – synchronicznie lub wyprzedzająco, co pozwala na sygnalizację stanu bezpiecznika lub sterowanie dodatkowymi obwodami.
• Jaki jest stopień ochrony obudowy rozłącznika? W zależności od konfiguracji seria 3NP1 oferuje stopień ochrony do IP40; dla konkretnego modelu zalecamy sprawdzenie danych w karcie katalogowej – w warunkach normalnych (rozdzielnica) urządzenie pracuje w osłonie zapewniającej ochronę przed ciałami stałymi i kroplami wody.
