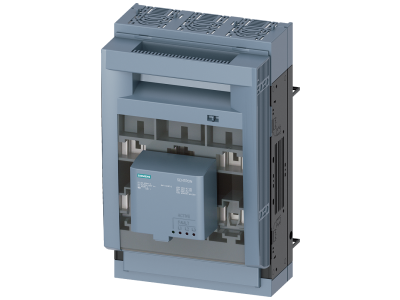

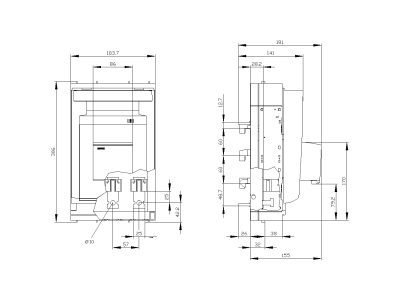

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH1, 250 A, SENTRON | 3NP1143-1BC12 Siemens

Alternatywny kod produktu: 3NP11431BC12

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1143-1BC12 to trójbiegunowe urządzenie o prądzie 250 A, przeznaczone do bezpiecznego odłączania i zabezpieczania obwodów w instalacjach przemysłowych i infrastrukturalnych. Wykorzystuje wkładki bezpiecznikowe NH1, a jego nowoczesna konstrukcja zapewnia wysoki poziom ochrony personelu i wygodę obsługi. Dzięki modułowej budowie i szerokim możliwościom montażu (szyna TH35, system szyn zbiorczych 8US, mocowanie na dnie) stanowi uniwersalne rozwiązanie dla wymagających aplikacji.

• Prąd znamionowy 250 A: Umożliwia zabezpieczenie obwodów o dużym poborze mocy przed przeciążeniem i zwarciem, gwarantując ciągłość pracy krytycznych urządzeń.
• Wkładki bezpiecznikowe NH1: Zapewniają selektywną ochronę i łatwą wymianę – duże okienka kontrolne pozwalają szybko ocenić stan wkładek bez demontażu obudowy.
• Ochrona reach-round i przed dotykiem: Uniemożliwia przypadkowe dotknięcie części przewodzących prąd podczas montażu na szynach zbiorczych, nawet przy dostępie od tyłu – zwiększa bezpieczeństwo instalatora.
• Stopień ochrony do IP40: Chroni wnętrze rozłącznika przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co jest wystarczające dla suchych pomieszczeń przemysłowych i rozdzielnic.
• Możliwość przebudowy na wyjście kabli górą/dołem: Zwiększa elastyczność aranżacji okablowania i ułatwia dopasowanie do istniejącej infrastruktury.

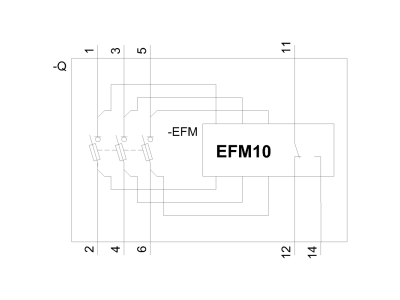

• Opcjonalny łącznik pomocniczy z regulowanym punktem łączenia: Umożliwia sygnalizację położenia styków głównych (synchronicznie lub z wyprzedzeniem) – przydatne w układach automatyki i monitoringu.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1143-1BC12 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Konstrukcja spełnia wymagania stawiane urządzeniom odłączającym w instalacjach niskiego napięcia, zapewniając bezpieczne przerwanie obwodu i widoczną przerwę izolacyjną między stykami.

Zastosowanie

Rozłącznik SENTRON 3NP1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odłączanie i zabezpieczanie obwodów z możliwością szybkiej wymiany wkładek bezpiecznikowych. Sprawdza się w:

• Głównych rozdzielnicach przemysłowych jako wyłącznik przed transformatorami, silnikami, bateriami kondensatorów i innymi odbiornikami o dużym prądzie.
• Instalacjach infrastrukturalnych (budynki użyteczności publicznej, centra danych) do selektywnego zabezpieczania pól rozdzielczych.
• Systemach zasilania rezerwowego (generatory, UPS) gdzie wymagana jest pewna izolacja galwaniczna i możliwość wymiany bezpieczników pod napięciem (przy zachowaniu procedur bezpieczeństwa).
• Aplikacjach wymagających elastycznej rozbudowy – modułowa budowa umożliwia łatwe dodanie łączników pomocniczych, monitoringu online oraz przebudowę na wyprowadzenie kabli od góry lub dołu.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Urządzenie można mocować na szynie DIN TH35 (zgodnie z normą DIN EN 60715), na systemie szyn zbiorczych Siemens 8US (wymaga adaptera) lub bezpośrednio do podłoża (mocowanie na dnie). Moment dokręcania śrub przyłączeniowych stosuj zgodnie z dokumentacją producenta – zazwyczaj 2,0…2,5 Nm dla przewodów miedzianych. Przekrój przewodów dobierz do spodziewanego prądu obciążenia zgodnie z normą PN-HD 60364. Zaleca się stosowanie końcówek tulejkowych dla przewodów linkowych. Po zakończeniu montażu sprawdź działanie mechanizmu rozłączania i możliwość zaplombowania w pozycji wyłączonej.

FAQ

• Czy rozłącznik 3NP1143-1BC12 ma podświetlenie lub sygnalizację LED? W standardowym wyposażeniu nie zawiera podświetlenia. Stan wkładek bezpiecznikowych można ocenić wizualnie przez duże okienka kontrolne. Możliwy jest montaż opcjonalnego łącznika pomocniczego do zdalnej sygnalizacji położenia styków.
• Jaki stopień ochrony ma ten rozłącznik? Podany stopień ochrony wynosi IP40 – oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm, bez ochrony przed wilgocią. Urządzenie należy montować w suchym pomieszczeniu rozdzielnicy.
• Jakie wkładki bezpiecznikowe pasują do tego modelu? Do rozłącznika przeznaczone są wkładki bezpiecznikowe typu NH1 (wielkość 1) o prądzie do 250 A. Należy stosować wkładki o charakterystyce odpowiedniej do zabezpieczanego obwodu (np. gG, aM).
