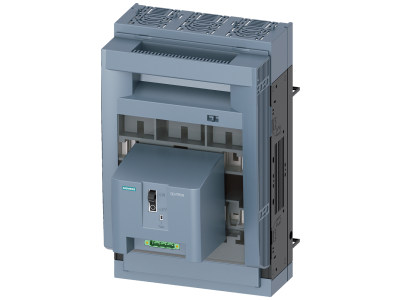

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH1, 250 A, SENTRON | 3NP1143-1BC11 Siemens

Alternatywny kod produktu: 3NP11431BC11

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens serii SENTRON 3NP1, model 3NP1143-1BC11, to trójbiegunowe urządzenie przystosowane do wkładek bezpiecznikowych wielkości NH1 o prądzie znamionowym 250 A. Łączy w sobie funkcję odłącznika izolacyjnego z ochroną przeciążeniową i zwarciową zapewnianą przez bezpieczniki. Dzięki modułowej budowie i wygodnej technice przyłączeniowej sprawdza się w wymagających aplikacjach przemysłowych i infrastrukturalnych.

• Prąd znamionowy 250 A (NH1): Bezpieczne prowadzenie obwodów o dużym obciążeniu, z możliwością selektywnej ochrony wkładkami bezpiecznikowymi wielkości NH1.
• Ochrona reach-round i przed dotykiem: Konstrukcja uniemożliwia przypadkowe dotknięcie części przewodzących podczas montażu i eksploatacji, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: Szybka wizualna ocena stanu bezpieczników bez konieczności otwierania obudowy – oszczędność czasu podczas przeglądów.
• Elastyczność montażu: Możliwość mocowania na dnie rozdzielnicy, na szynie montażowej lub w systemie szyn zbiorczych Siemens 8US – dopasowanie do różnych typów rozdzielnic.
• Regulowany łącznik pomocniczy: Punkt łączenia można ustawić synchronicznie lub wyprzedzająco względem głównych styków, co ułatwia realizację zaawansowanych układów sterowania i sygnalizacji.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy 3NP1 jest zaprojektowany zgodnie z europejskimi normami dotyczącymi rozłączników bezpiecznikowych i posiada certyfikację CE. Spełnia wymagania standardów DIN oraz dyrektyw Unii Europejskiej. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik 3NP1143-1BC11 przeznaczony jest do stosowania w przemysłowych i infrastrukturalnych instalacjach elektrycznych jako główne zabezpieczenie przeciążeniowe i zwarciowe oraz element odłączający napięcie.

• Ochrona i odłączanie linii zasilających w rozdzielnicach głównych i podrozdzielniach zakładów produkcyjnych.
• Zabezpieczenie obwodów silnikowych, transformatorów i innych odbiorników o dużym poborze prądu w instalacjach przemysłowych i komercyjnych.
• Stosowanie w systemach szyn zbiorczych 8US jako punkt przyłączeniowy z możliwością szybkiej wymiany wkładek bezpiecznikowych.
• Realizacja funkcji sygnalizacji stanu bezpiecznika przez łącznik pomocniczy, przydatna w układach automatyki i monitoringu sieci.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie montażowej (np. TH35), na dnie rozdzielnicy lub w systemie szyn zbiorczych. Należy stosować się do dokumentacji technicznej producenta, w szczególności do zalecanych momentów dokręcania zacisków i przekrojów przewodów dobranych do prądu 250 A. Przed oddaniem do eksploatacji sprawdzić ciągłość obwodu ochronnego oraz poprawność działania łącznika.

FAQ

• Czy rozłącznik 3NP1143-1BC11 umożliwia elektroniczną kontrolę bezpieczników? Tak, seria 3NP1 oferuje funkcję elektronicznej kontroli bezpieczników wraz z monitoringiem sieci. Wymaga to zastosowania odpowiedniego osprzętu komunikacyjnego (szczegóły w karcie katalogowej).
• Jakie wkładki bezpiecznikowe można stosować w tym modelu? Rozłącznik przeznaczony jest do wkładek bezpiecznikowych wielkości NH1. Maksymalny dopuszczalny prąd wkładki to 250 A – należy dobrać wkładkę o charakterystyce odpowiedniej do chronionego obwodu.
• Czy rozłącznik można montować na szynie DIN TH35? Producent przewiduje mocowanie na szynie montażowej – standardowo jest to szyna TH35 (DIN). Urządzenie można również montować na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US.
