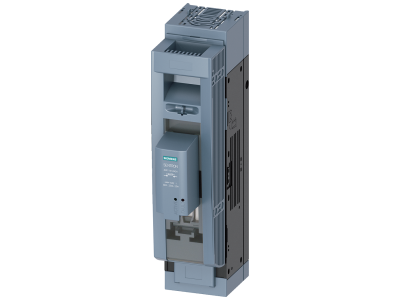

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 1-bieg., NH1, 250 A, SENTRON | 3NP1141-1DA24 Siemens

Alternatywny kod produktu: 3NP11411DA24

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy 3NP1 (symbol 3NP1141-1DA24) w wersji 1-biegunowej (NH1) o prądzie znamionowym 250 A to kluczowy element zabezpieczający dla instalacji przemysłowych i infrastrukturalnych. Zaprojektowany z ochroną reach-round oraz przed dotykiem, eliminuje ryzyko porażenia prądem podczas montażu, nawet przy dostępie od tyłu. Duże okienka kontrolne umożliwiają szybką weryfikację zainstalowanych bezpieczników bez konieczności demontażu osłon.

• Prąd znamionowy 250 A (NH1): Zapewnia skuteczną ochronę obwodów o średnich i dużych obciążeniach, typowych dla przemysłu i budynków użyteczności publicznej.
• Ochrona reach-round i przed dotykiem: Zabezpiecza personel przed przypadkowym kontaktem z częściami pod napięciem podczas montażu i konserwacji.
• Modułowa budowa: Umożliwia elastyczne dostosowanie układu zasilania poprzez montaż na dnie szafy, szynie montażowej lub w systemie szyn zbiorczych.
• Duże okienka kontrolne: Szybka wizualna inspekcja stanu bezpieczników bez demontażu osłon – oszczędność czasu podczas przeglądów.
• Stopień ochrony IP40: Ochrona przed ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do stosowania w suchych i półsuchych pomieszczeniach.

Zgodność z Normami

Rozłącznik 3NP1 spełnia wymogi norm europejskich i międzynarodowych dla aparatury łączeniowej, w tym EN 60947-3 i EN 60947-1. Produkt posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, z możliwością szybkiego przeglądu stanu zabezpieczeń.

• Ochrona rozdzielnic przemysłowych i szaf sterowniczych w zakładach produkcyjnych.
• Instalacje budynków użyteczności publicznej (szpitale, centra handlowe, biurowce).
• Systemy zasilania awaryjnego i układy redundantne w energetyce.
• Infrastruktura transportowa (stacje ładowania, systemy sterowania ruchem).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Rozłącznik należy zamontować zgodnie z dokumentacją techniczną, uwzględniając możliwość montażu na szynie TH35, dnie szafy lub w systemie szyn zbiorczych. Po instalacji należy sprawdzić stabilność mocowania i przeprowadzić test funkcjonalny. W przypadku konieczności plombowania, użyć dedykowanych plombowalnych elementów. Wszystkie połączenia powinny być dokręcone zgodnie z zalecanym momentem dokręcania (patrz dokumentacja producenta).

FAQ

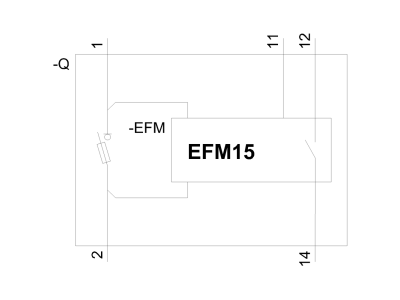

• Czy rozłącznik 3NP1 posiada funkcję elektronicznej kontroli bezpieczników? Tak, w standardowym wyposażeniu dostępna jest funkcja monitoringu stanu bezpieczników oraz możliwość integracji z systemami zarządzania energią.
• Jaki jest maksymalny prąd zwarciowy, jaki może wytrzymać 3NP1? Maksymalny prąd zwarciowy nie został podany w danych produktu. Sprawdź kartę katalogową lub dokumentację techniczną dla dokładnych parametrów.
• Czy rozłącznik można plombować? Tak, konstrukcja przewiduje możliwość plombowania w pozycji rozłączonej i załączonej, co zapobiega nieautoryzowanej ingerencji.
