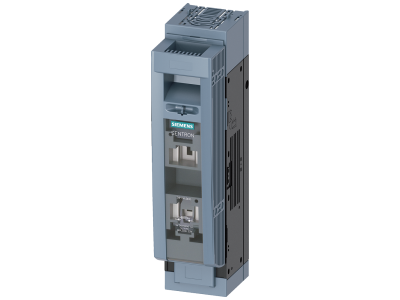

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 1-bieg., NH1, 250 A, SENTRON | 3NP1141-1DA10 Siemens

Alternatywny kod produktu: 3NP11411DA10

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy 3NP1 (symbol 3NP1141-1DA10) w wersji 1-biegunowej NH1 o prądzie znamionowym 250 A to zaawansowane technicznie urządzenie do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Wyposażony w innowacyjną ochronę reach-round oraz okienka kontrolne, zapewnia bezpieczeństwo personelu podczas montażu i konserwacji. Modułowa konstrukcja umożliwia elastyczne dostosowanie do różnych systemów montażowych.

• Ochrona reach-round: Zabezpiecza przed przypadkowym dotknięciem części przewodzących prąd podczas prac instalacyjnych, nawet przy dostępie od tyłu.
• Okienka kontrolne: Umożliwiają szybką wizualną identyfikację zainstalowanych bezpieczników bez konieczności demontażu osłon.
• Modułowa budowa: Pozwala na łatwą adaptację do różnych konfiguracji instalacji – montaż na dnie, szynie montażowej lub w systemie szyn zbiorczych.
• Prąd znamionowy 250 A: Dostosowany do średnich i dużych obciążeń, stosowany w przemysłowych i infrastrukturalnych instalacjach elektroenergetycznych.
• Stopień ochrony do IP40: Ochrona przed pyłem i ciałami stałymi, co zwiększa niezawodność pracy w trudnych warunkach środowiskowych.

Zgodność z Normami

Urządzenie spełnia wymagania normy PN-EN 60947-3 dotyczącej rozłączników i izolatorów, posiada deklarację zgodności CE oraz jest zgodne z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik izolacyjny 3NP1 250 A znajduje zastosowanie w instalacjach elektroenergetycznych wymagających niezawodnej ochrony i łatwej obsługi.

• Ochrona obwodów zasilających w zakładach przemysłowych i centrów danych.
• Zarządzanie zasilaniem w systemach szyn zbiorczych i rozdzielniach niskiego napięcia.
• Stosowanie jako główny rozłącznik w układach o prądzie znamionowym do 250 A.
• Montaż w szafach sterowniczych i rozdzielnicach niskonapięciowych na szynach montażowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie mocować zgodnie z zaleceniami producenta na szynie montażowej lub dnie szafy. Podczas montażu systemu szyn zbiorczych należy zapewnić odpowiednią izolację i ochronę reach-round. Po instalacji sprawdzić poprawność połączeń i zablokować pokrywy. Wszystkie prace muszą być wykonane zgodnie z obowiązującymi przepisami i normami bezpieczeństwa.

FAQ

• Czy rozłącznik 3NP1 można stosować w instalacjach zasilanych z systemów szyn zbiorczych? Tak, urządzenie jest zaprojektowane do współpracy z systemami szyn zbiorczych Siemens 8US oraz innymi standardami szyn montażowych.
• Jaki jest stopień ochrony IP rozłącznika? Urządzenie posiada stopień ochrony IP40, co zapewnia ochronę przed pyłem i ciałami stałymi o średnicy powyżej 1 mm.
• Czy istnieje możliwość plombowania rozłącznika? Tak, konstrukcja urządzenia umożliwia zablokowanie i zaplombowanie w stanie rozłączonym, co zwiększa bezpieczeństwo eksploatacji.
