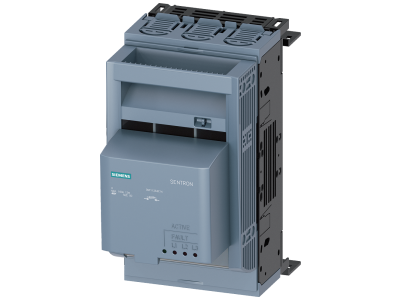

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH00, 160 A, SENTRON | 3NP1133-1BC14 Siemens

Alternatywny kod produktu: 3NP11331BC14

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy 3NP1 (symbol 3NP1133-1BC14) to trójbiegunowe urządzenie o prądzie znamionowym 160 A, dedykowane do ochrony przed przeciążeniem i zwarciem w instalacjach przemysłowych i infrastrukturalnych. Wyposażony w standardową ochronę reach-round oraz przed dotykiem, eliminuje ryzyko przypadkowego kontaktu z częściami pod napięciem podczas montażu – nawet przy dostępie od tyłu. Modułowa budowa zapewnia elastyczność w konfiguracji, a duże okienka kontrolne ułatwiają monitorowanie stanu zainstalowanych bezpieczników.

• Trójbiegunowa konstrukcja NH00: Zapewnia równomierne rozłączanie wszystkich faz instalacji, minimalizując ryzyko asymetrii obciążenia.
• Prąd znamionowy 160 A: Odpowiedni do zabezpieczenia obwodów o średnim i wysokim obciążeniu w przemyśle i budownictwie.
• Ochrona reach-round i przed dotykiem: Zabezpiecza personel przed porażeniem podczas prac montażowych i serwisowych, nawet w trudno dostępnych miejscach.
• Duże okienka kontrolne: Umożliwiają szybką wizualną inspekcję stanu bezpieczników bez konieczności demontażu osłon.
• Modułowa budowa: Ułatwia rozbudowę systemu i wymianę komponentów w miarę potrzeb, redukując czas przestoju instalacji.

Zgodność z Normami

Rozłącznik spełnia wymagania normy PN-EN 60947-3 dotyczącej rozłączników, łączników i styczników niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik izolacyjny 3NP1 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia obwodów o prądzie do 160 A.

• Ochrona rozdzielnic energetycznych w budynkach przemysłowych i biurowych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o średnim obciążeniu.
• Stosowanie w systemach szyn zbiorczych i szafach sterowniczych jako element izolacyjny i bezpiecznikowy.
• Infrastruktura energetyczna – stacje transformatorowe, centrale wentylacyjne i klimatyzacyjne.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie może być montowane na dnie szafy, szynie montażowej lub w systemie szyn zbiorczych zgodnie z dokumentacją techniczną. Podczas instalacji zwrócić uwagę na odpowiednie ułożenie przewodów i dokręcenie styków zgodnie z zalecanym momentem obrotowym. Po montażu przeprowadzić testy działania, w tym weryfikację prawidłowego rozłączania i obecności napięcia na wylocie. Funkcja plombowania pozwala na zabezpieczenie ustawień przed nieautoryzowaną ingerencją.

FAQ

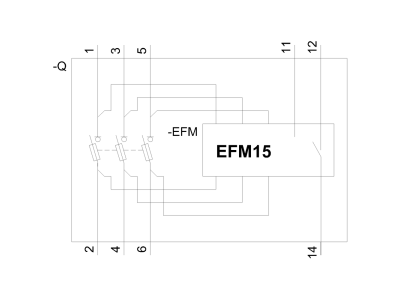

• Czy rozłącznik 3NP1 posiada funkcję elektronicznej kontroli bezpieczników? Tak – urządzenie wyposażone jest w funkcję elektronicznej kontroli stanu bezpieczników oraz monitoring sieci, ułatwiając diagnostykę i utrzymanie ciągłości zasilania.
• Jaki jest stopień ochrony IP rozłącznika? Stopień ochrony nie został określony w danych produktu. Zaleca się stosowanie w suchych i chronionych środowiskach wewnętrznych.
• Czy możliwa jest przebudowa na wyjście kabli górą/dołem? Tak – konstrukcja urządzenia umożliwia elastyczne ustawienie punktów wyjściowych kabli, co ułatwia adaptację do różnych układów instalacyjnych.
