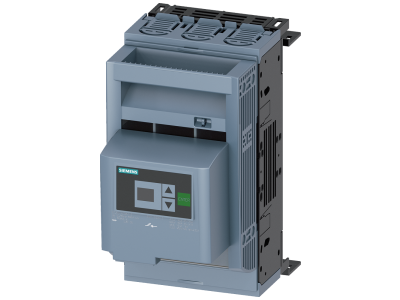

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH00, 160 A, SENTRON | 3NP1133-1BC13 Siemens

Alternatywny kod produktu: 3NP11331BC13

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1133-1BC13 to trzybiegunowe urządzenie zabezpieczające z wkładkami NH00 o prądzie znamionowym 160 A, przeznaczone do ochrony instalacji przemysłowych przed przeciążeniem i zwarciem. Produkt należy do serii 3NP1, charakteryzującej się modułową budową i wysokim poziomem bezpieczeństwa dzięki ochronie reach-round oraz dużym okienkom kontrolnym umożliwiającym szybką ocenę stanu bezpieczników.

• Prąd znamionowy 160 A i wkładki NH00: Zapewnia niezawodną ochronę przeciążeniową i zwarciową w obwodach o znacznym obciążeniu, umożliwiając bezpieczną pracę urządzeń w przemyśle i infrastrukturze.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i eksploatacji, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: Umożliwiają łatwą i szybką ocenę stanu wkładek bezpiecznikowych bez konieczności otwierania obudowy, co skraca czas przeglądów.
• Modułowa budowa i wszechstronne mocowanie: Umożliwia montaż na szynie montażowej, dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US, co daje elastyczność w projektowaniu rozdzielnic.
• Możliwość przebudowy na wyjście kabli górą/dołem oraz zaplombowanie: Pozwala dostosować kierunek wyprowadzenia kabli do potrzeb instalacji i zabezpieczyć ustawienia przed nieautoryzowaną zmianą.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1133-1BC13 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Jako część rodziny SENTRON spełnia wymagania dla urządzeń rozłączających i zabezpieczających stosowanych w przemyśle i infrastrukturze.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1133-1BC13 znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, umożliwiając również bezpieczne odłączanie napięcia. Sprawdza się w instalacjach przemysłowych, komercyjnych i infrastrukturalnych.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych – zabezpieczenie przed zwarciem i przeciążeniem.
• Zabezpieczenie odbiorów o dużym poborze mocy, takich jak silniki, piece czy maszyny produkcyjne.
• Stosowanie w systemach szyn zbiorczych Siemens 8US jako punkt rozłączający i zabezpieczający.
• Montaż w tablicach bezpiecznikowych budynków użyteczności publicznej (szkoły, szpitale, biurowce) jako element gwarantujący szybką wymianę wkładek i kontrolę stanu.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego 3NP1133-1BC13 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie można montować na szynie TH35 (zgodnie z DIN), na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US. Należy stosować przewody o przekroju odpowiednim do prądu 160 A i dokręcić zaciski momentem podanym w dokumentacji producenta. Zaleca się zaplombowanie pokrywy po zakończeniu instalacji, aby uniemożliwić nieautoryzowany dostęp. Przed uruchomieniem należy sprawdzić poprawność działania mechanizmu rozłączania i stan wkładek bezpiecznikowych.

FAQ

• Jaki jest stopień ochrony rozłącznika? W zależności od konfiguracji montażowej, rozłącznik 3NP1133-1BC13 może osiągnąć stopień ochrony do IP40, co zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody. W standardowych warunkach wewnątrz rozdzielnicy przyjmuje się IP20.
• Czy rozłącznik jest przystosowany do montażu w systemie szyn zbiorczych? Tak, urządzenie może być montowane w systemie szyn zbiorczych Siemens 8US, co umożliwia łatwą integrację z rozdzielnicami głównymi.
• Jakie wkładki bezpiecznikowe są wymagane? Rozłącznik jest przeznaczony do wkładek bezpiecznikowych wielkości NH00. Należy stosować wkładki o prądzie znamionowym nieprzekraczającym 160 A, zgodnie z przeznaczeniem urządzenia.
