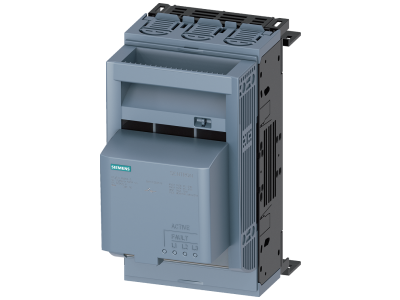

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH00, 160 A, SENTRON | 3NP1133-1BC12 Siemens

Alternatywny kod produktu: 3NP11331BC12

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1133-1BC12 należy do serii 3NP1 przeznaczonej do ochrony urządzeń przemysłowych i infrastrukturalnych przed przeciążeniem oraz zwarciem. Model 3-biegunowy przystosowany do wkładek bezpiecznikowych NH00 o prądzie znamionowym 160 A – gwarantuje bezpieczne odłączanie obwodu i niezawodną pracę nawet w wymagających instalacjach. Modułowa budowa i możliwość mocowania na szynie montażowej lub w systemie szyn zbiorczych 8US zapewniają elastyczność aranżacji rozdzielnicy.

• Prąd znamionowy 160 A: Umożliwia bezpieczne prowadzenie obciążeń o wysokim natężeniu w zastosowaniach przemysłowych i komercyjnych.
• Wkładki bezpiecznikowe NH00: Standardowa wielkość wkładek ułatwia dobór i wymianę, a duże okienka kontrolne pozwalają szybko ocenić stan bezpieczników.
• 3-biegunowa konstrukcja: Odpowiednia do trójfazowych obwodów zasilania, zapewnia kompletną izolację wszystkich przewodów fazowych.
• Modułowa budowa i elastyczny montaż: Produkt można mocować na szynie TH35, na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US, co ułatwia integrację z istniejącą infrastrukturą.
• Możliwość wyposażenia w łączniki pomocnicze: Umożliwia zdalną sygnalizację stanu bezpiecznika oraz synchronizację z innymi urządzeniami sterującymi.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1133-1BC12 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymagań dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż oraz eksploatacja urządzenia powinny odbywać się zgodnie z wytycznymi producenta.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz w infrastrukturze krytycznej, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem oraz możliwość bezpiecznego odłączenia napięcia. Urządzenie sprawdzi się w następujących scenariuszach:

• Zabezpieczenie tras kablowych i głównych rozdzielnic w zakładach produkcyjnych.
• Ochrona maszyn i urządzeń wymagających odłącznika z funkcją bezpiecznikową.
• Stosowanie w systemach dystrybucji energii w budynkach użyteczności publicznej.
• Przemysłowe instalacje oświetleniowe i napędowe, gdzie konieczna jest szybka wymiana bezpieczników.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN) lub na płycie montażowej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (dla 160 A zaleca się przekroje odpowiednie dla danego sposobu prowadzenia). Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta. Po montażu zaleca się sprawdzić ciągłość połączeń oraz poprawność działania mechanizmu rozłączania.

FAQ

• Czy rozłącznik 3NP1133-1BC12 posiada sygnalizację przepalenia bezpiecznika? Produkt może być wyposażony w łącznik pomocniczy (opcjonalnie), który umożliwia zdalną sygnalizację stanu bezpiecznika. Standardowo okienko kontrolne pozwala wizualnie ocenić stan wkładki.
• Jaki stopień ochrony ma to urządzenie? Dokładny stopień ochrony zależy od sposobu montażu i zastosowanej obudowy. Seria 3NP1 oferuje modele z ochroną do IP40 – szczegółowe dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy rozłącznik można zamontować na szynie DIN TH35? Tak, urządzenie przystosowane jest do mocowania na szynie TH35, jak również do montażu na płycie lub w systemie szyn zbiorczych 8US.
