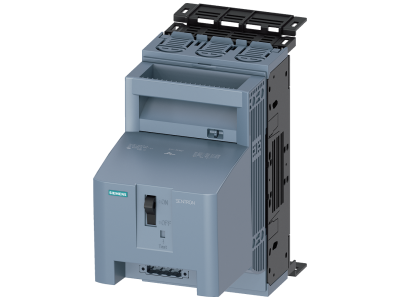

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH00, 160 A, SENTRON | 3NP1133-1BB21 Siemens

Alternatywny kod produktu: 3NP11331BB21

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1133-1BB21 to trójbiegunowe urządzenie o prądzie znamionowym 160 A, przeznaczone do wkładek bezpiecznikowych wielkości NH00. Łączy w sobie funkcję odłączania izolacyjnego z ochroną przeciwprzeciążeniową i zwarciową, zapewniając bezpieczną eksploatację instalacji przemysłowych. Dzięki modułowej konstrukcji oraz opatentowanej ochronie reach-round chroni personel przed dotknięciem części przewodzących prąd podczas montażu i obsługi.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, skutecznie chroniąc instalację przed przeciążeniem i zwarciem.
• Wkładki bezpiecznikowe NH00: kompatybilność z popularnymi wkładkami nożowymi, ułatwiająca szybką wymianę i standaryzację magazynu.
• Budowa 3-biegunowa: dedykowana do odłączania trójfazowych obwodów w sieciach prądu przemiennego.
• Ochrona przed dotykiem (reach-round): standardowo stosowana w serii 3NP1 zabezpiecza przed przypadkowym kontaktem z częściami pod napięciem nawet przy dostępie od tyłu rozdzielnicy.
• Duże okienka kontrolne: umożliwiają szybką wizualną ocenę stanu bezpieczników bez potrzeby otwierania osłony, skracając czas przeglądów.
• Elastyczny montaż: możliwość mocowania na szynie montażowej, bezpośrednio na płycie lub w systemie szyn zbiorczych Siemens 8US – dostosowanie do różnych konfiguracji rozdzielnic.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami obowiązującymi w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1133-1BB21 jest przeznaczony do ochrony i odłączania urządzeń w przemyśle oraz infrastrukturze. Sprawdza się jako główny wyłącznik bezpiecznikowy w rozdzielnicach głównych, podrozdzielniach oraz systemach szyn zbiorczych.

• Ochrona odbiorników przemysłowych (maszyn, silników, transformatorów) przed skutkami przeciążeń i zwarć.
• Odłączanie całych sekcji instalacji w celach serwisowych lub remontowych, zapewniając widoczną przerwę izolacyjną.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych, użyteczności publicznej oraz obiektów energetycznych.
• Integracja z systemami szyn zbiorczych Siemens 8US – elastyczne wyprowadzenie kabli górą/dołem.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Rozłącznik mocuje się na szynie TH35 (zgodnie z dokumentacją producenta), bezpośrednio na płycie montażowej lub w systemie szyn zbiorczych. Przekrój przewodów dobierz zgodnie z obciążeniem i obowiązującymi normami. Momenty dokręcania zacisków realizuj według danych zawartych w instrukcji produktu. Po zakończeniu montażu sprawdź poprawność połączeń i działanie mechanizmu przełączania.

FAQ

• Jaki prąd znamionowy ma ten rozłącznik? Prąd znamionowy wynosi 160 A.
• Jakie wkładki bezpiecznikowe można stosować? Rozłącznik jest przystosowany do wkładek bezpiecznikowych wielkości NH00.
• Czy istnieje możliwość zaplombowania rozłącznika? Tak, konstrukcja umożliwia zamknięcie i zaplombowanie w celu zabezpieczenia przed nieautoryzowanym dostępem lub przypadkowym załączeniem.
