Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH00, 160 A, SENTRON | 3NP1133-1BB13 Siemens

Alternatywny kod produktu: 3NP11331BB13

Opis i Kluczowe Cechy

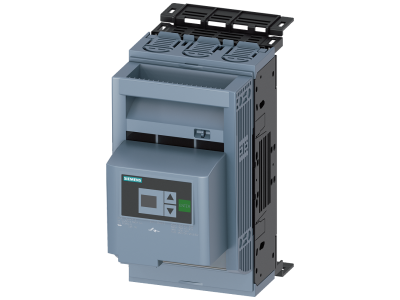

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1133-1BB13 (3-biegunowy, wielkość wkładek NH00, prąd znamionowy 160 A) zapewnia skuteczną ochronę urządzeń przemysłowych i infrastrukturalnych przed przeciążeniem i zwarciem. Dzięki modułowej budowie oraz wyposażeniu w ochronę reach-round i duże okienka kontrolne łączy bezpieczeństwo personelu z wygodą obsługi.

• Prąd znamionowy 160 A: Pozwala bezpiecznie pracować w obwodach o dużym obciążeniu, skutecznie chroniąc instalację i odbiorniki przed skutkami przeciążeń i zwarć.
• Ochrona reach-round i przed dotykiem: Uniemożliwia przypadkowe dotknięcie części przewodzących prąd podczas montażu w systemach szyn zbiorczych, nawet przy dostępie od tyłu – zwiększa bezpieczeństwo personelu.
• Duże okienka kontrolne: Umożliwiają szybką wizualną ocenę stanu bezpieczników bez otwierania obudowy, co skraca czas przeglądów i redukuje ryzyko pomyłki.
• Modułowa budowa i wszechstronne mocowanie: Urządzenie można montować na dnie obudowy, szynie montażowej TH35 lub w systemie szyn zbiorczych Siemens 8US – elastyczność integracji w różnych typach rozdzielnic.
• Opcjonalna funkcja elektronicznej kontroli bezpieczników: Umożliwia monitorowanie sieci i sygnalizację stanu bezpieczników, co wspiera zarządzanie eksploatacją i szybkie lokalizowanie uszkodzeń.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw unijnych.

Zastosowanie

Rozłączniki izolacyjne bezpiecznikowe z serii 3NP1 przeznaczone są do ochrony i odłączania obwodów w instalacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest niezawodność i łatwość obsługi.

• Zabezpieczenie rozdzielnic głównych i podrozdzielni w halach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Ochrona linii zasilających maszyny i urządzenia technologiczne w zakładach przemysłowych.
• Stosowanie w systemach szyn zbiorczych Siemens 8US w rozdzielnicach prefabrykowanych.
• Główne zabezpieczenie w infrastrukturze krytycznej, np. w centrach danych, szpitalach czy obiektach komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie można mocować na szynie montażowej TH35, dnie obudowy lub w systemie szyn zbiorczych 8US – zawsze zgodnie z dokumentacją techniczną producenta. Przekroje przewodów należy dobrać do prądu znamionowego 160 A, a momenty dokręcania zacisków stosować według danych na tabliczce lub w instrukcji. Przed rozpoczęciem prac upewnij się, że obwód jest odłączony od zasilania.

FAQ

• Czy rozłącznik ma podświetlenie lub wbudowaną sygnalizację LED? Nie, rozłącznik 3NP1133-1BB13 nie posiada podświetlenia. Stan bezpieczników można sprawdzić wizualnie przez duże okienka kontrolne, a opcjonalnie można zastosować zewnętrzną funkcję elektronicznej kontroli bezpieczników z monitoringiem sieci.
• Jaki stopień ochrony ma ten model? Rozłącznik oferuje stopień ochrony do IP40 – jest odporny na wnikanie ciał stałych o średnicy powyżej 1 mm, ale nie jest chroniony przed wodą. Zaleca się instalację w suchych pomieszczeniach rozdzielnic.
• Czy może służyć jako łącznik główny do odłączania obciążenia? Tak, jest to rozłącznik izolacyjny bezpiecznikowy, który zapewnia bezpieczne odłączenie obciążenia i widoczną przerwę izolacyjną, a dodatkowo zabezpiecza obwód przed przeciążeniem i zwarciem. Nadaje się do roli łącznika głównego w rozdzielnicach.
