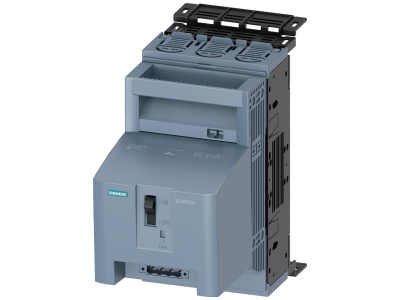

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH00, 160 A, SENTRON | 3NP1133-1BB11 Siemens

Alternatywny kod produktu: 3NP11331BB11

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1133-1BB11 to urządzenie 3-biegunowe przystosowane do wkładek bezpiecznikowych wielkości NH00 o prądzie znamionowym 160 A. Dzięki modułowej budowie i opatentowanej ochronie reach-round zapewnia bezpieczną obsługę oraz łatwą identyfikację stanu bezpieczników przez duże okienka kontrolne. Szerokość modułu dostosowana do standardowych systemów szyn zbiorczych i montażu w rozdzielnicach.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc instalację przed przeciążeniem i zwarciem.
• Wkładki bezpiecznikowe NH00: Uniwersalny standard stosowany w przemyśle i infrastrukturze, zapewniający łatwą wymianę i szeroką dostępność.
• Ochrona reach-round i przed dotykiem: Konstrukcja uniemożliwia przypadkowe dotknięcie części przewodzących prąd podczas montażu i eksploatacji, nawet przy dostępie od tyłu.
• Duże okienka kontrolne: Umożliwiają szybkie sprawdzenie stanu wkładek bez otwierania osłony, co skraca czas przeglądów i zwiększa bezpieczeństwo.
• Możliwość zamknięcia i zaplombowania: Pozwala zabezpieczyć rozłącznik przed nieautoryzowanym użyciem, spełniając wymogi BHP w strefach przemysłowych.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Gwarantuje to bezpieczeństwo użytkowania i zgodność z wymaganiami dla urządzeń rozłącznikowych w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik 3NP1133-1BB11 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie i zabezpieczanie obwodów odbiorczych. Sprawdza się w sterowaniu, rozdział energii oraz ochronie linii zasilających.

• Główny wyłącznik bezpiecznikowy w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Ochrona przeciążeniowa i zwarciowa silników, transformatorów oraz urządzeń grzewczych.
• Odłączanie izolacyjne w układach automatyki budynkowej i infrastrukturze komercyjnej.
• Zabezpieczenie linii zasilających w systemach szyn zbiorczych Siemens 8US.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie może być mocowane na szynie montażowej TH35 (DIN), bezpośrednio na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US. Należy bezwzględnie odłączyć napięcie przed przystąpieniem do prac. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (160 A) i warunkami instalacji. Momenty dokręcania zacisków – według dokumentacji producenta.

FAQ

• Czy rozłącznik posiada podświetlenie lub sygnalizację LED? W danych katalogowych nie przewidziano podświetlenia. Stan bezpieczników można kontrolować wzrokowo przez przezroczyste okienka kontrolne.
• Jaki stopień ochrony IP ma ten model? Producent nie podaje konkretnej wartości IP dla modelu 3NP1133-1BB11. Standardowo aparatura modułowa montowana w rozdzielnicach osiąga IP20, a dla konkretnych warunków należy sprawdzić dokumentację techniczną.
• Czy rozłącznik może pracować jako wyłącznik główny i odłącznik izolacyjny? Tak, urządzenie pełni funkcję rozłącznika izolacyjnego bezpiecznikowego, co oznacza, że po wyjęciu wkładek bezpiecznikowych zapewnia widoczną przerwę izolacyjną, spełniając wymogi odłączania.
