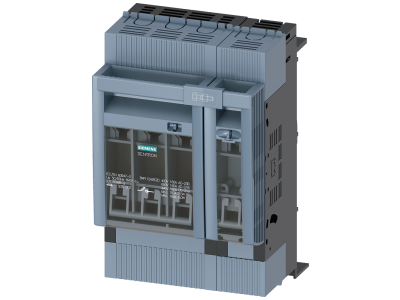

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 4-bieg., NH000, 160 A, SENTRON | 3NP1124-1BC20 Siemens

Alternatywny kod produktu: 3NP11241BC20

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1, model 3NP1124-1BC20, to czterobiegunowe urządzenie przeznaczone do wkładek bezpiecznikowych wielkości NH000 o prądzie znamionowym 160 A. Zapewnia bezpieczne odłączanie obwodów oraz ochronę przed przeciążeniem i zwarciem w instalacjach przemysłowych i infrastrukturalnych. Dzięki modułowej budowie i kompletnemu wyposażeniu oferuje maksymalną elastyczność montażu i rozbudowy.

• Prąd znamionowy 160 A: Gwarantuje niezawodną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i awarii.
• Cztery bieguny (4-bieg.): Umożliwiają kompleksowe odłączanie wszystkich przewodów fazowych, zwiększając bezpieczeństwo personelu i instalacji.
• Wkładki bezpiecznikowe NH000: Zapewniają skuteczną ochronę przed zwarciem i przeciążeniem, łatwą wymianę i kontrolę stanu przez duże okienka kontrolne.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i eksploatacji, nawet przy dostępie od tyłu.
• Modułowa budowa i wszechstronny montaż: Możliwość mocowania na dnie, szynie montażowej oraz w systemie szyn zbiorczych Siemens 8US; szybka przebudowa na wyjście kabli górą/dołem i opcjonalne zaplombowanie.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1124-1BC20 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza certyfikat CE. Gwarantuje to wysoką jakość, bezpieczeństwo użytkowania i bezproblemową integrację z istniejącymi instalacjami.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy SENTRON 3NP1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odłączanie obwodów i ochrona przed przeciążeniem i zwarciem. Idealnie sprawdza się w przemyśle, infrastrukturze oraz budynkach komercyjnych.

• Ochrona i odłączanie silników, transformatorów i innych odbiorników przemysłowych.
• Główny wyłącznik w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie szaf sterowniczych i systemów automatyki budynkowej.
• Stosowanie w instalacjach wymagających widocznej przerwy izolacyjnej podczas prac serwisowych.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie montażowej (zgodnej z DIN) lub bezpośrednio na płycie montażowej, zgodnie z zaleceniami producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 160 A. Moment dokręcania zacisków – według dokumentacji technicznej Siemens. Zaleca się stosowanie osłon ochronnych i zaplombowanie w celu zabezpieczenia przed nieautoryzowaną obsługą.

FAQ

• Czy rozłącznik posiada podświetlenie lub sygnalizację LED? W standardowej wersji 3NP1124-1BC20 nie ma wbudowanego podświetlenia. Stan wkładek bezpiecznikowych można kontrolować przez przezroczyste okienka kontrolne.
• Jaki jest stopień ochrony IP tego modelu? Producent nie podaje konkretnej wartości IP dla tego wariantu. W zależności od konfiguracji montażowej i zastosowanych osłon, stopień ochrony może się różnić. Szczegółowe dane znajdują się w karcie katalogowej.
• Jaka jest funkcja styku? Czy to rozłącznik izolacyjny? Tak, rozłącznik izolacyjny bezpiecznikowy zapewnia widoczną przerwę izolacyjną między stykami, co gwarantuje bezpieczne odłączenie obwodu od źródła napięcia oraz ochronę przed przeciążeniem i zwarciem.
