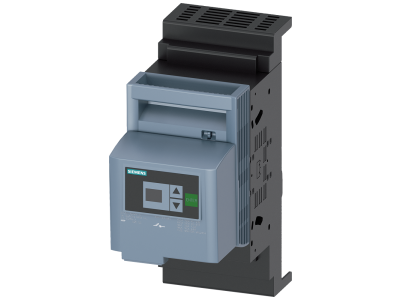

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000, 160 A, SENTRON | 3NP1123-1JB23 Siemens

Alternatywny kod produktu: 3NP11231JB23

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123‑1JB23 to trójbiegunowe urządzenie przystosowane do wkładek bezpiecznikowych wielkości NH000 o prądzie znamionowym 160 A. Dzięki temu może bezpiecznie odłączać i zabezpieczać obwody o znacznym obciążeniu przed skutkami przeciążeń i zwarć. Szerokość modułu wynosi 3 jednostki (3x18 mm), co ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Wkładki bezpiecznikowe NH000: zapewniają kompatybilność z szeroko dostępnymi wkładkami, co skraca czas wymiany i obniża koszty eksploatacji.
• Ochrona reach‑round i przed dotykiem: konstrukcja zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: pozwalają na szybkie sprawdzenie stanu bezpieczników bez konieczności otwierania pokrywy.
• Możliwość zamknięcia i zaplombowania: uniemożliwia przypadkowe lub nieautoryzowane włączenie, podnosząc bezpieczeństwo instalacji.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1123‑1JB23 jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do pracy w standardowych warunkach przemysłowych i infrastrukturalnych.

Zastosowanie

Rozłącznik znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączanie zasilania oraz ochrona przed przeciążeniem i zwarciem. Idealnie sprawdza się w:

• Przemysłowych i budynkowych rozdzielnicach głównych oraz podrozdzielnicach.
• Instalacjach wymagających szybkiej wymiany bezpieczników – dzięki okienkom kontrolnym.
• Obwodach zasilających duże odbiorniki, takie jak silniki, piece czy agregaty.
• Systemach wymagających blokady (plombowania) przed przypadkowym załączeniem.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na dnie rozdzielnicy, a także w systemie szyn zbiorczych Siemens 8US. Moment dokręcania śrub przyłączeniowych należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego 160 A oraz warunków chłodzenia.

FAQ

• Czy rozłącznik można zamontować na standardowej szynie DIN 35 mm? Tak, urządzenie jest przystosowane do montażu na szynie TH35, a także do mocowania na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US.
• Jakie wkładki bezpiecznikowe stosuje się w tym modelu? Rozłącznik jest dedykowany do wkładek bezpiecznikowych wielkości NH000 (NH00). Należy stosować wkładki o prądzie dobranym do zabezpieczanego obwodu.
• Czy istnieje możliwość zaplombowania rozłącznika? Tak, konstrukcja umożliwia zamknięcie i zaplombowanie pokrywy, co zapobiega przypadkowemu lub nieautoryzowanemu włączeniu.
